Description

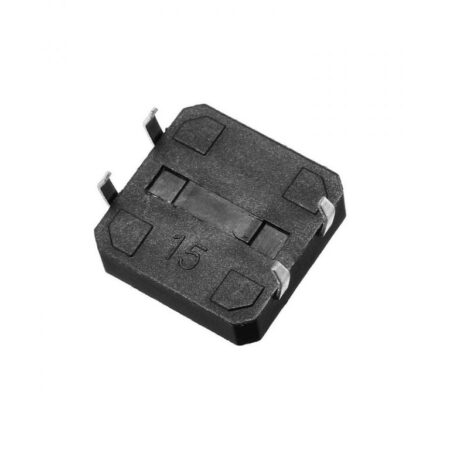

12x12x7.3mm 4 Pin Tactile Push Button Switch – Through-Hole Momentary Square Key

The 12x12x7.3mm 4 Pin Tactile Push Button Switch is a dependable momentary push switch widely used in electronic projects as a standard input button. It is designed for applications that require a compact, responsive, and durable switch for manual user control. With its through-hole mounting design, this switch is especially suitable for direct PCB installation and can also be used in prototype setups during testing and development.

This tactile switch features a 4-pin configuration and a square actuator shaft, offering a stable mechanical structure and convenient integration into a wide range of electronic designs. The switch operates with a momentary push-to-on function, meaning the contacts remain normally open and close only while the button is pressed. This makes it an excellent choice for reset buttons, menu buttons, user input keys, control interfaces, and temporary signal triggering in many devices.

One of the key advantages of this switch is its strong tactile response, which gives the user a clear and precise pressing feel. Its design supports a relatively high operating force, making it suitable for applications where a firmer press is preferred. Despite that, it still delivers smooth and accurate operation with a middle stroke of 1.05mm, helping improve user control and repeatability.

The switch is also built for long-term performance, with a mechanical and electrical life of up to 300,000 cycles, making it a practical option for products that require frequent use. Its compact size of 12mm × 12mm × 7.3mm allows easy use in dense circuit layouts without occupying excessive space.

This push button switch is commonly used in consumer electronics, telecommunications devices, test equipment, industrial controls, medical devices, home appliances, audio systems, and computer peripherals. It also works very well in educational electronics, Arduino-compatible control projects, repair tasks, and general circuit design applications.

The contacts are designed to provide good electrical conductivity, low contact resistance, and stable signal transmission. Its compact body, lightweight structure, and easy mounting style make it an efficient component for both professional and hobby electronics work.

Important Note: This listing is for 1 piece only, not a pack of 10.

Features

• Compact 12x12x7.3mm tactile push button switch
• 4-pin through-hole design
• Momentary push-to-on operation
• Square shaft structure
• Strong tactile feedback
• High operating force for precise press action
• Long service life up to 300,000 cycles
• Good electrical conductivity
• Suitable for PCB mounting and prototyping
• Ideal for control buttons in electronic products

Specifications

• Product Type: Tactile Push Button Switch
• Switch Type: Momentary
• Function: Push to ON
• Mounting Type: Through-Hole
• Number of Pins: 4 Pins

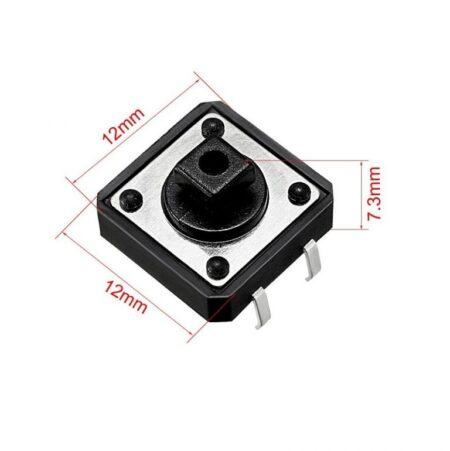

• Body Size: 12 × 12 × 7.3 mm
• Shaft Shape: Square
• Rated Voltage: 12V
• Max Operating Current: 50mA
• Contact Material: Aluminium Alloy
• Contact Resistance: 50mΩ
• Insulation Resistance: 100MΩ
• Operating Temperature: -20°C to +70°C
• Operating Force: Approx. 3–5N
• Operating Stroke: 1.05mm
• Body Material: Plastic
• Mechanical & Electrical Life: 300,000 Cycles
• Protection Standard: IP65
• Approximate Weight: 1g each

Package Includes

• 1 × 12x12x7.3mm 4 Pin Tactile Push Button Switch

زر ضغط لحظي 4 أطراف مقاس 12×12×7.3 مم – مفتاح تكات مربع للتثبيت داخل اللوحة

يُعد زر الضغط اللحظي 4 أطراف مقاس 12×12×7.3 مم من المكونات الأساسية المستخدمة بكثرة في الدوائر الإلكترونية كمفتاح إدخال يدوي قياسي. تم تصميم هذا المفتاح ليمنح المستخدم أداءً ثابتًا واستجابة واضحة في التطبيقات التي تحتاج إلى زر صغير الحجم وموثوق وسهل الدمج داخل التصميمات الإلكترونية المختلفة.

يأتي هذا المفتاح بتصميم أربع أطراف للتثبيت داخل اللوحة، مما يجعله مناسبًا للتركيب المباشر على الدوائر المطبوعة، كما يمكن استخدامه أيضًا في النماذج الأولية والتجارب المؤقتة. ويتميز بوجود رأس مربع يمنح ثباتًا جيدًا أثناء الضغط، مع تصميم عملي يساعد على سهولة الاستخدام داخل الأجهزة أو وحدات التحكم المختلفة.

يعتمد المفتاح على وظيفة الضغط للتشغيل اللحظي، أي أن التوصيل يتم فقط أثناء الضغط على الزر، ثم يعود إلى وضعه الطبيعي بعد تركه. لذلك فهو مناسب جدًا لأزرار التشغيل المؤقت، وأزرار إعادة الضبط، وأزرار القوائم، وأوامر الإدخال اليدوي، والتطبيقات التي تحتاج إلى نبضة تحكم مؤقتة داخل الدائرة.

من أهم مميزات هذا المفتاح أنه يوفر إحساس ضغط واضح ومميز أثناء الاستخدام، وهو ما يساعد على إعطاء المستخدم استجابة ملموسة ودقيقة. كما أنه يتحمل قوة تشغيل مرتفعة نسبيًا، مما يجعله مناسبًا للتطبيقات التي تحتاج إلى ضغطة ثابتة وواضحة. ويأتي أيضًا بمسافة حركة تشغيل متوسطة تبلغ 1.05 مم لتوفير أداء متوازن بين الراحة والدقة.

تم تصميم هذا المفتاح ليقدم عمر تشغيل ميكانيكي وكهربائي يصل إلى 300000 مرة، وهو ما يجعله مناسبًا للاستخدام المتكرر في الأجهزة والمشاريع التي تعتمد على الضغط المستمر أو المتكرر. كما أن أبعاده المدمجة 12 × 12 × 7.3 مم تجعله مناسبًا جدًا للدوائر التي تحتاج إلى توفير المساحة مع الحفاظ على سهولة التشغيل.

يُستخدم هذا المفتاح في كثير من المجالات مثل الأجهزة الإلكترونية، وأجهزة الاتصالات، وأجهزة القياس والاختبار، والمعدات المنزلية، والأجهزة الطبية، وأنظمة الصوت والصورة، وملحقات الحاسب، ولوحات التحكم، ومشاريع التعليم والتجارب الإلكترونية. كما يعتبر مناسبًا جدًا لمشاريع المتحكمات، ولوحات التطوير، وأعمال الإصلاح والصيانة.

تساعد خامات التلامس الداخلية على توفير توصيل كهربائي جيد ومقاومة تلامس منخفضة، مما يساهم في تحسين الأداء وثبات الإشارة. كما أن وزنه الخفيف وحجمه الصغير وسهولة تركيبه تجعله خيارًا ممتازًا للفنيين والمهندسين والهواة.

ملاحظة مهمة: هذا المنتج يتم بيعه على أنه قطعة واحدة فقط، وليس عبوة متعددة.

المميزات

• مفتاح ضغط لحظي مقاس 12×12×7.3 مم
• تصميم 4 أطراف للتثبيت داخل اللوحة
• يعمل بنظام الضغط للتشغيل
• رأس ضغط مربع
• إحساس ضغط واضح وثابت
• يتحمل قوة تشغيل مناسبة للاستخدام العملي
• عمر تشغيل طويل يصل إلى 300000 مرة
• توصيل كهربائي جيد
• مناسب للدوائر المطبوعة والنماذج الأولية
• مثالي لأزرار التحكم في الأجهزة الإلكترونية

المواصفات

• نوع المنتج: مفتاح ضغط لحظي
• نوع التشغيل: لحظي
• الوظيفة: ضغط للتشغيل
• طريقة التثبيت: داخل اللوحة
• عدد الأطراف: 4 أطراف
• الأبعاد: 12 × 12 × 7.3 مم
• شكل الرأس: مربع
• الجهد المقنن: 12 فولت
• أقصى تيار تشغيل: 50 ملي أمبير
• خامة نقاط التلامس: سبيكة ألومنيوم
• مقاومة التلامس: 50 ملي أوم
• مقاومة العزل: 100 ميجا أوم
• درجة حرارة التشغيل: من 20 درجة مئوية تحت الصفر إلى 70 درجة مئوية
• قوة التشغيل: حوالي 3 إلى 5 نيوتن
• مسافة الحركة: 1.05 مم
• خامة الجسم: بلاستيك
• العمر الميكانيكي والكهربائي: 300000 مرة
• درجة الحماية: 65
• الوزن التقريبي: 1 جرام للقطعة

محتويات العبوة

• 1 × زر ضغط لحظي 4 أطراف مقاس 12×12×7.3 مم
