   {“action”:”edit_diff”,”payload”:{“by”:”Mazin”,”diff”:{“core:title”:{“old”:”New Product – PCBStand RF4 RF-FT02 Mobile Chip Motherboard Fixture”,”new”:”RF4 Fixture RF-Multi-Function Motherboard & Chip Repair with Suspension FT02″},”core:excerpt”:{“old”:””,”new”:”

    RF4 RF-FT02<\/strong> multi-function motherboard & chip repair fixture with suspension<\/strong>, adjustable locating blocks, rigid metal base, and anti-slip feet—ideal for IC\/connector work, jumpers, and shield removal under hot-air\/heat-plate setups.<\/p>\r\n

    RF4 RF-FT02<\/strong> ستاند تصليح بورد وشيب مع وظيفة تعليق<\/strong>، بلوكات تمركز قابلة للضبط، قاعدة معدنية ثابتة، وأرجل مانعة للانزلاق—مثالي لشغل IC\/سوكتات\/جَمبرات وفك الشيلد مع هوت إير\/هوت پليت.<\/p>“},”core:content”:{“old”:””,”new”:”

   RF4 Fixture RF-Multi-Function Motherboard & Chip Repair with Suspension FT02<\/h2>\r\n

   Overview<\/h3>\r\n

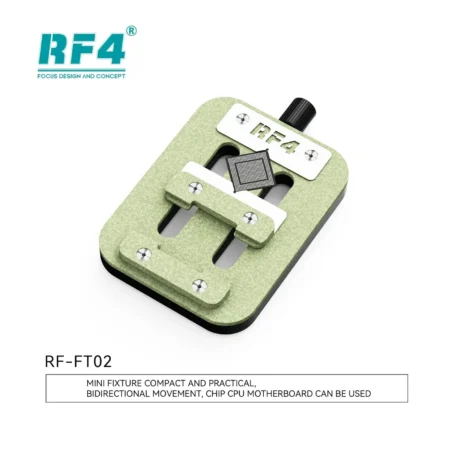

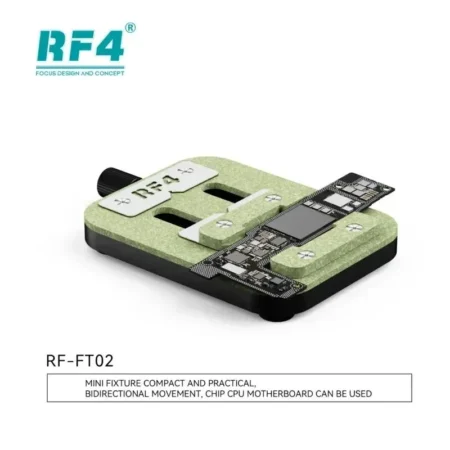

   The RF4 RF-FT02<\/strong> is a compact, multi-function motherboard and chip repair fixture<\/strong> designed for phone and tablet logic boards. It combines a rigid, low-profile base with adjustable locating blocks<\/strong> and a clever suspension function<\/strong> that lets the PCB or target chip sit slightly elevated for cleaner hot-air\/hot-plate<\/strong> access and safer heat flow. Grippy feet keep the jig stable, while the modular clamps adapt quickly to different board shapes across iPhone and Android<\/strong> families. Ideal for rework labs handling IC replacement, jumper work, connector service, and shield removal<\/strong>.<\/p>\r\n

   ✅ Suspension function<\/strong> for underside airflow & easy heat access
   🧱 Rigid metal base<\/strong> with anti-slip feet for stable work
   🎯 Adjustable blocks & pins<\/strong> to match different board outlines
   🔁 Quick model changeovers<\/strong>—slide, lock, and go
   🧰 Works with hot air \/ heat plate<\/strong> setups and microscope workflows
   🧲 Accessory-friendly<\/strong> surface for magnets\/aux clamps (where applicable)<\/p>\r\n\r\n\r\n

   ---

   \r\n\r\n

   Why Technicians Choose RF-FT02<\/h3>\r\n

   \r\n \t
   • \r\n

     ✅ Cleaner heat paths:<\/strong> “Floating” the board or chip minimizes thermal shadowing and helps avoid scorching plastics.<\/p>\r\n<\/li>\r\n \t

   • \r\n

     🧩 Flexible layout:<\/strong> Multiple slots\/holes for moving blocks to suit wide, long, or split-board designs.<\/p>\r\n<\/li>\r\n \t

   • \r\n

     🛡️ Damage control:<\/strong> Proper support reduces flex and protects nearby components during rework.<\/p>\r\n<\/li>\r\n \t

   • \r\n

     ⏱️ Time-saver:<\/strong> Repeatable positioning cuts setup time between devices.<\/p>\r\n<\/li>\r\n \t

   • \r\n

     🧪 Microscope-ready:<\/strong> Low profile keeps the work height comfortable and in focus.<\/p>\r\n<\/li>\r\n<\/ul>\r\n\r\n

     ---

     \r\n\r\n

     Ideal Use Cases<\/h3>\r\n

     \r\n \t
     • \r\n

       IC work:<\/strong> PMIC\/Audio\/Charging\/BB IC removal and replacement.<\/p>\r\n<\/li>\r\n \t

     • \r\n

       Connector service:<\/strong> FPC\/USB\/antenna socket reflow or swap.<\/p>\r\n<\/li>\r\n \t

     • \r\n

       Jumper & trace repair:<\/strong> Hold thin boards flat while micro-soldering.<\/p>\r\n<\/li>\r\n \t

     • \r\n

       Shield jobs:<\/strong> Stabilize the board for safe deshielding and cleanup.<\/p>\r\n<\/li>\r\n \t

     • \r\n

       Back-glass\/Frame workflows:<\/strong> Random access to camera\/side sub-PCBs.<\/p>\r\n<\/li>\r\n<\/ul>\r\n\r\n

       ---

       \r\n\r\n

       Quick Start (Bench Workflow)<\/h3>\r\n

       \r\n \t
       1. \r\n

          Set the base<\/strong> on an ESD mat; ensure feet are stable.<\/p>\r\n<\/li>\r\n \t

       2. \r\n

          Arrange blocks:<\/strong> Slide and lock locating blocks\/pins<\/strong> to match the board silhouette.<\/p>\r\n<\/li>\r\n \t

       3. \r\n

          Engage suspension:<\/strong> Raise the target area slightly using the fixture’s suspension supports.<\/p>\r\n<\/li>\r\n \t

       4. \r\n

          Heat access:<\/strong> Apply hot air\/plate as required; avoid direct blast on plastics.<\/p>\r\n<\/li>\r\n \t

       5. \r\n

          Rework:<\/strong> Perform IC\/connector work; allow cool-down before removal.<\/p>\r\n<\/li>\r\n \t

       6. \r\n

          Reset:<\/strong> Loosen blocks and swap boards within seconds.<\/p>\r\n<\/li>\r\n<\/ol>\r\n

          \r\n

          Pro tip: For long boards, support at three points<\/strong> minimum to prevent sagging; add a side stop to resist nozzle airflow push.<\/p>\r\n<\/blockquote>\r\n\r\n

          ---

          \r\n\r\n

          Safety & Handling<\/h3>\r\n

          \r\n \t
          • \r\n

            Use on an ESD-safe<\/strong> surface; ground yourself and the fixture as part of your discipline.<\/p>\r\n<\/li>\r\n \t

          • \r\n

            Keep hot nozzles<\/strong> moving; avoid staring heat at one point.<\/p>\r\n<\/li>\r\n \t

          • \r\n

            Mask sensitive parts with Kapton<\/strong> or heat shields.<\/p>\r\n<\/li>\r\n \t

          • \r\n

            Let parts cool naturally<\/strong>; quenching can warp the board or pop solder joints.<\/p>\r\n<\/li>\r\n \t

          • \r\n

            Keep solvents off painted\/anodized surfaces of the jig.<\/p>\r\n<\/li>\r\n<\/ul>\r\n\r\n

            ---

            \r\n\r\n

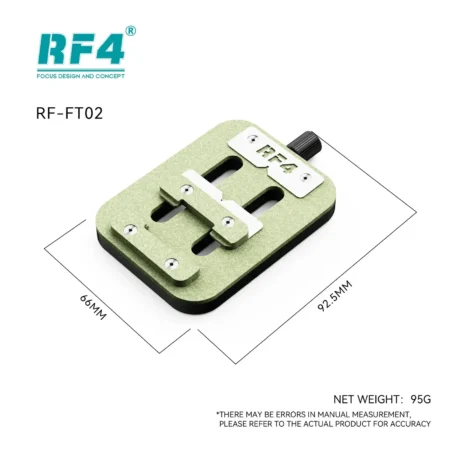

            Specifications<\/h3>\r\n

            \r\n

            \r\n

            \r\n

            \r\n

            \r\n

            \r\n

            \r\n

            \r\n

            \r\n

            \r\n

            \r\n

            \r\n

            \r\n

            \r\n

            \r\n

            Category<\/th>\r\n	Parameter<\/th>\r\n	Value<\/th>\r\n<\/tr>\r\n<\/thead>\r\n
            Model<\/td>\r\n	Code<\/td>\r\n	RF4 RF-FT02<\/strong><\/td>\r\n<\/tr>\r\n
            Function<\/td>\r\n	Type<\/td>\r\n	Multi-function motherboard\/chip repair fixture<\/strong><\/td>\r\n<\/tr>\r\n
            Platform<\/td>\r\n	Base<\/td>\r\n	Rigid metal<\/strong> base with anti-slip feet<\/strong><\/td>\r\n<\/tr>\r\n
            Positioning<\/td>\r\n	Blocks\/Pins<\/td>\r\n	Adjustable<\/strong> locating blocks & pins (slotted layout)<\/td>\r\n<\/tr>\r\n
            Feature<\/td>\r\n	Suspension<\/td>\r\n	Board\/chip suspension<\/strong> to elevate work area<\/td>\r\n<\/tr>\r\n
            Compatibility<\/td>\r\n	Devices<\/td>\r\n	iPhone & Android<\/strong> logic boards and sub-boards<\/td>\r\n<\/tr>\r\n
            Heat Support<\/td>\r\n	Workflows<\/td>\r\n	Hot air<\/strong> \/ heat plate<\/strong> \/ microscope<\/td>\r\n<\/tr>\r\n
            Use<\/td>\r\n	Tasks<\/td>\r\n	IC rework, jumpers, connector service, shield removal<\/td>\r\n<\/tr>\r\n
            In-Box<\/td>\r\n	Contents<\/td>\r\n	RF-FT02 base + adjustable blocks\/pins (bundle-dependent)<\/td>\r\n<\/tr>\r\n<\/tbody>\r\n<\/table>\r\n<\/div>\r\n<\/div>\r\n \r\n <\/p>\r\n<\/blockquote>\r\n\r\n \r\n\r\n Techniques & Tips<\/h3>\r\n \r\n \t \r\n Airflow control:<\/strong> Approach from off-board<\/strong> and sweep onto the target to reduce flying components.<\/p>\r\n<\/li>\r\n \t \r\n Small ICs:<\/strong> Use the suspension to create clearance for under-chip<\/strong> hot air; preheat the area gently.<\/p>\r\n<\/li>\r\n \t \r\n Connector swaps:<\/strong> Anchor the opposite board edge to stop lift when wicking solder.<\/p>\r\n<\/li>\r\n \t \r\n Shield removal:<\/strong> Preheat, then lift with a plastic scraper<\/strong> or low-profile tweezers—avoid levering on the jig itself.<\/p>\r\n<\/li>\r\n \t \r\n Repeatability:<\/strong> Mark block positions for popular models to speed up next jobs.<\/p>\r\n<\/li>\r\n<\/ul>\r\n\r\n \r\n\r\n Maintenance<\/h3>\r\n \r\n \t \r\n Brush away debris; keep sliding slots clean.<\/p>\r\n<\/li>\r\n \t \r\n Lightly lube threaded parts if present (avoid excess near heat zones).<\/p>\r\n<\/li>\r\n \t \r\n Store pins\/blocks in a labeled compartment to prevent loss.<\/p>\r\n<\/li>\r\n<\/ul>\r\n\r\n \r\n\r\n What’s in the Box<\/h3>\r\n 📦 RF4 RF-FT02 fixture <\/strong> \r\n<\/p>\r\n\r\n\r\n \r\n\r\n RF4 RF-FT02 فيكستشر تصليح لوحات وشيبسات مع وظيفة تعليق (Suspension)<\/strong><\/h2>\r\n لمحة عامة<\/h3>\r\n RF4 RF-FT02<\/strong> ستاند\/فيكستشر متعدد الوظائف<\/strong> لتثبيت بوردات الموبايل والتابلت. بيجمع قاعدة معدنية صلبة<\/strong> مع بلوكات تمركز قابلة للضبط<\/strong> وميزة تعليق<\/strong> تخلي البورد أو الشيب “طافيين” سنة بسيطة علشان توصل بحرارة هوت إير\/هوت پليت<\/strong> بشكل أنضف وآمن. الأرجل المانعة للانزلاق بتثبت الشغل، والتصميم المرن بيتكيّف بسرعة مع أشكال البورد المختلفة لآيفون وأندرويد<\/strong>. مثالي لأعمال تغيير IC، جَمبرات، سوكيتات، وفك الشيلد<\/strong>.<\/p>\r\n ✅ Suspension<\/strong> لتهوية أسفل البورد ووصول حراري أفضل 🧱 قاعدة معدنية<\/strong> صلبة مع ثبات عالي 🎯 بلوكات\/دبابيس متحركة<\/strong> لمواءمة أشكال البورد 🔁 تبديل سريع<\/strong> بين موديلات متعددة 🧰 مناسب مع هوت إير\/هوت پليت<\/strong> تحت الميكروسكوب 🧲 سطح مناسب لإكسسوارات\/مغناطيس (بحسب الطقم)<\/p>\r\n\r\n\r\n \r\n\r\n ليه الفنيين بيختاروه؟<\/h3>\r\n \r\n \t \r\n ✅ مسارات حرارة أنظف:<\/strong> رفع خفيف يقلّل تظليل الحرارة ويحمي البلاستيك حوالين الشغل.<\/p>\r\n<\/li>\r\n \t \r\n 🧩 مرونة:<\/strong> مسارات مزلاج\/ثقوب لِتحريك البلوكات حسب الطول\/العرض أو اللوحات المنفصلة.<\/p>\r\n<\/li>\r\n \t \r\n 🛡️ أمان أعلى:<\/strong> دعم مظبوط يقلّل تقوّس البورد ومخاطر خلع قطع قريبة.<\/p>\r\n<\/li>\r\n \t \r\n ⏱️ وقت إعداد أقل:<\/strong> نقاط تمركز قابلة للحفظ للموديلات المتكررة.<\/p>\r\n<\/li>\r\n \t \r\n 🧪 مريح تحت الميكروسكوب:<\/strong> ارتفاع منخفض يسهّل التركيز.<\/p>\r\n<\/li>\r\n<\/ul>\r\n\r\n \r\n\r\n استخدامات مثالية<\/h3>\r\n \r\n \t \r\n IC شغل دقيق:<\/strong> فك وتركيب PMIC\/Audio\/Charging\/BB IC.<\/p>\r\n<\/li>\r\n \t \r\n سوكيتات:<\/strong> تبديل FPC\/USB\/أنتينا.<\/p>\r\n<\/li>\r\n \t \r\n جَمبرات ومسارات:<\/strong> تثبيت بورد رفيع وقت الميكرو-سولدرنج.<\/p>\r\n<\/li>\r\n \t \r\n شيلد:<\/strong> تثبيت أنضف للفك والتنضيف.<\/p>\r\n<\/li>\r\n<\/ul>\r\n\r\n \r\n\r\n خطوات سريعة<\/h3>\r\n \r\n \t \r\n ثبت القاعدة<\/strong> على مات ESD.<\/p>\r\n<\/li>\r\n \t \r\n ظبط البلوكات:<\/strong> حرك وقفّل بلوكات\/دبابيس التمركز<\/strong> حسب شكل البورد.<\/p>\r\n<\/li>\r\n \t \r\n فعّل التعليق:<\/strong> ارفع منطقة الشغل شوية باستخدام دعم السوسپينشن.<\/p>\r\n<\/li>\r\n \t \r\n شغل حرارة:<\/strong> وجّه الهوت إير\/الهوت پليت؛ ابعد النفخ المباشر عن البلاستيك.<\/p>\r\n<\/li>\r\n \t \r\n نفّذ الريوورك:<\/strong> IC\/سوكيت\/شيلد… وسيب القطع تبرد طبيعي قبل الرفع.<\/p>\r\n<\/li>\r\n \t \r\n بدّل البورد:<\/strong> فك البلوكات وعدّلها للقطعة التالية.<\/p>\r\n<\/li>\r\n<\/ol>\r\n \r\n 💡 نصيحة:<\/strong> للبوردات الطويلة استخدم ٣ نقاط دعم<\/strong> على الأقل لتفادي الترهل، وحطّ ستوبر جانبي ضد دفع الهواء.<\/p>\r\n<\/blockquote>\r\n\r\n \r\n\r\n السلامة والتعامل<\/h3>\r\n \r\n \t \r\n اشتغل على سطح ESD<\/strong> ومؤرّض.<\/p>\r\n<\/li>\r\n \t \r\n خلي فوهة الهوت إير متحركة<\/strong>؛ تجنّب التثبيت في نفس النقطة.<\/p>\r\n<\/li>\r\n \t \r\n غطّي مناطق حساسة بـ Kapton<\/strong> أو شيلد حراري.<\/p>\r\n<\/li>\r\n \t \r\n سيب التبريد طبيعي<\/strong>؛ التبريد المفاجئ ممكن يسبب تشققات.<\/p>\r\n<\/li>\r\n \t \r\n أبعد المذيبات عن سطح الستاند المصقول.<\/p>\r\n<\/li>\r\n<\/ul>\r\n\r\n \r\n\r\n المواصفات الفنية<\/h3>\r\n \r\n \r\n \r\n \r\n \r\n \r\n \r\n \r\n \r\n \r\n \r\n \r\n \r\n \r\n \r\n الفئة<\/th>\r\n البند<\/th>\r\n القيمة<\/th>\r\n<\/tr>\r\n<\/thead>\r\n الموديل<\/td>\r\n الكود<\/td>\r\n RF4 RF-FT02<\/strong><\/td>\r\n<\/tr>\r\n الوظيفة<\/td>\r\n النوع<\/td>\r\n فيكستشر تصليح بورد\/شيب<\/strong> متعدد الوظائف<\/td>\r\n<\/tr>\r\n المنصة<\/td>\r\n القاعدة<\/td>\r\n معدن<\/strong> مع أرجل مانعة للانزلاق<\/strong><\/td>\r\n<\/tr>\r\n التمركز<\/td>\r\n الضبط<\/td>\r\n بلوكات\/دبابيس قابلة للحركة<\/strong> (شقوق\/ثقوب تثبيت)<\/td>\r\n<\/tr>\r\n الميزة<\/td>\r\n التعليق<\/td>\r\n Suspension<\/strong> لرفع البورد\/الشيب بشكل بسيط<\/td>\r\n<\/tr>\r\n التوافق<\/td>\r\n الأجهزة<\/td>\r\n آيفون وأندرويد<\/strong> (البوردات والوحدات الفرعية)<\/td>\r\n<\/tr>\r\n الحرارة<\/td>\r\n بيئة الشغل<\/td>\r\n هوت إير \/ هوت پليت \/ ميكروسكوب<\/td>\r\n<\/tr>\r\n الاستخدام<\/td>\r\n المهام<\/td>\r\n IC، جَمبرات، سوكيتات، فك شيلد<\/td>\r\n<\/tr>\r\n داخل العبوة<\/td>\r\n المحتويات<\/td>\r\n قاعدة RF-FT02 + بلوكات\/دبابيس قابلة للضبط (حسب الباندِل)<\/td>\r\n<\/tr>\r\n<\/tbody>\r\n<\/table>\r\n<\/div>\r\n<\/div>\r\n \r\n <\/p>\r\n<\/blockquote>\r\n\r\n \r\n\r\n تكنيك ونصايح<\/h3>\r\n \r\n \t \r\n اتجاه الهواء:<\/strong> ابدأ من برّه<\/strong> البورد وادخل تدريجي لتقليل طيران قطع صغيرة.<\/p>\r\n<\/li>\r\n \t \r\n شيب صغيرة:<\/strong> استخدم التعليق لتوفير فراغ لهواء تحت-الشيب؛ سخّن تمهيديًا.<\/p>\r\n<\/li>\r\n \t \r\n سوكيتات:<\/strong> ثبّت الحافة المقابلة علشان تمنع رفع البورد وقت إزالة اللحام.<\/p>\r\n<\/li>\r\n \t \r\n الشيلد:<\/strong> سخّن تدريجي ثم ارفع بـ كاشطة بلاستيك<\/strong>—بلاش تِتكّي على جسم الستاند.<\/p>\r\n<\/li>\r\n \t \r\n تكرارية:<\/strong> علّم مواضع البلوكات للموديلات الشائعة.<\/p>\r\n<\/li>\r\n<\/ul>\r\n\r\n \r\n\r\n العناية والصيانة<\/h3>\r\n \r\n \t \r\n نظّف الرايش باستمرار؛ حافظ على مجاري الحركة نظيفة.<\/p>\r\n<\/li>\r\n \t \r\n لو فيه أجزاء لولبية، زيّتها خفيف (بعيد عن مناطق السخونة).<\/p>\r\n<\/li>\r\n \t \r\n خزّن الدبابيس\/البلوكات في علبة مَعلّمة.<\/p>\r\n<\/li>\r\n<\/ul>\r\n\r\n \r\n\r\n محتويات العبوة<\/h3>\r\n 📦 فيكستشر RF4 RF-FT02 <\/strong><\/p>\r\n\r\n \r\n \r\n \r\n iX-series board jigs<\/span><\/td>\r\n motherboard repair fixture<\/span><\/td>\r\n logic board rework stand<\/span><\/td>\r\n<\/tr>\r\n<\/tbody>\r\n<\/table>\r\n \r\n \r\n \r\n Qianli \/ Sunshine stands<\/span><\/td>\r\n suspension board fixture<\/span><\/td>\r\n chip repair jig<\/span><\/td>\r\n<\/tr>\r\n<\/tbody>\r\n<\/table>\r\n \r\n \r\n \r\n Mechanic PCB holders<\/span><\/td>\r\n adjustable blocks jig<\/span><\/td>\r\n phone motherboard stand<\/span><\/td>\r\n<\/tr>\r\n<\/tbody>\r\n<\/table>\r\n \r\n \r\n \r\n Generic mini jigs<\/span><\/td>\r\n rework fixture with pins<\/span><\/td>\r\n IC rework holder<\/span><\/td>\r\n<\/tr>\r\n<\/tbody>\r\n<\/table>“},”meta:_thumbnail_id”:{“old”:””,”new”:”214321″},”terms:product_cat”:{“old”:[15],”new”:[469]},”terms:product_tag”:{“old”:[],”new”:[2219,2373,9409,12430,24709,24710,24711,24712,24713,24714,24715,24716,24717,24718,24719]},”terms:product_brand”:{“old”:[],”new”:[5233]}}},”time”:”2026-02-11 15:12:00″}
