Description

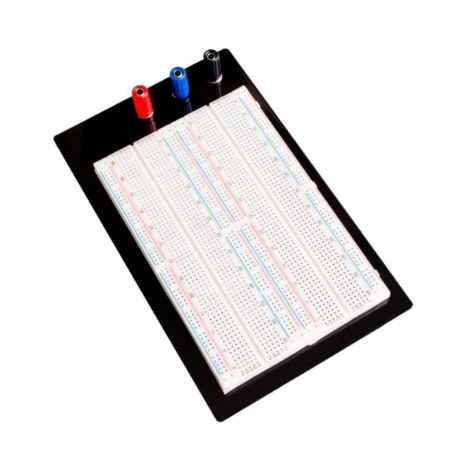

Breadboard 1660 Tie-Point Solderless Breadboard with 3 Binding Posts and Aluminum Base

The 1660 Tie-Point Solderless Breadboard with 3 Binding Posts and Aluminum Base is a practical and spacious prototyping platform for engineers, students, technicians, and electronics hobbyists who need a reliable board for temporary circuit construction without soldering.

This breadboard is built to support a wide range of development and test applications, especially when working with through-hole components, jumper wires, prototype modules, and educational electronics circuits. Because it is solderless, it allows users to quickly assemble, modify, and remove circuits without permanent connections, which makes it highly suitable for testing ideas before transferring them to a final PCB.

The board includes 2 double terminal strips with 1260 tie-points and 4 power distribution lanes with 400 tie-points, giving a total of 1660 tie-points. It also includes 3 binding posts, which provide convenient external power connection options for different prototyping needs. The clear row and column labeling helps simplify circuit tracing and improves workflow during assembly and debugging.

Constructed with an ABS plastic body, brass contact clips, and a strong black aluminum base plate, this breadboard offers both mechanical durability and repeated usability. The internal clips are designed to accept wires in the 20–29 AWG range, making it compatible with many commonly used solid-core jumper wires and standard component leads.

This solderless breadboard is especially useful for Arduino shield prototyping, embedded system testing, sensor experiments, power distribution setups, classroom demonstrations, and general-purpose electronics development. Its reusable design allows circuits to be built, adjusted, and dismantled many times, making it a valuable tool for both learning and professional work.

For best performance, it is recommended to use solid-core wires when building circuits on the board. The included adhesive-backed structure and mounting-ready layout also help users integrate the board into larger bench setups or project enclosures when needed.

Specifications

• Product Type: Solderless Breadboard
• Total Tie-Points: 1660
• Terminal Strips: 2 double strips, 1260 tie-points
• Power Distribution Lanes: 4 lanes, 400 tie-points
• Binding Posts: 3
• Accepted Wire Size: 20–29 AWG
• Voltage / Current Rating: 300V / 3–5A
• Housing Material: ABS
• Contact Clip Material: Brass / phosphor bronze plated spring clip
• Base Plate: Black aluminum plate
• Dielectric Material: FR-1
• Use: Experiment, testing, prototyping
• Construction Style: Reusable solderless structure

Dimensions

• Board Size (from package): 16.5 × 11.1 × 0.85 cm

Applications

• Arduino shield prototyping
• Temporary circuit testing
• Educational electronics experiments
• Sensor and module interfacing
• DIY electronics development
• Reusable lab and workshop setups

Package Includes

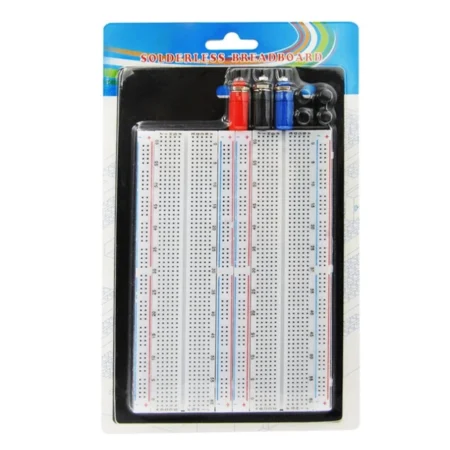

• 1 × 1660 Tie-Point Solderless Breadboard

لوحة تجارب بدون لحام 1660 نقطة توصيل مع 3 أطراف توصيل وقاعدة ألومنيوم

تُعد لوحة التجارب بدون لحام 1660 نقطة توصيل مع 3 أطراف توصيل وقاعدة ألومنيوم منصة عملية ومناسبة لتجميع واختبار الدوائر الإلكترونية بشكل مؤقت دون الحاجة إلى لحام. وهي مناسبة للمهندسين، والطلاب، والفنيين، والهواة الذين يحتاجون إلى وسيلة مرنة وسريعة لتجربة الأفكار الإلكترونية قبل تنفيذها على لوحة دائرة مطبوعة نهائية.

تتميز هذه اللوحة بمساحة عمل كبيرة تساعد على تنفيذ دوائر أكثر تعقيدًا مقارنة باللوحات الصغيرة، لذلك فهي مناسبة لتجارب المكونات ذات الأرجل التقليدية، وأسلاك التوصيل، ووحدات التجارب، والمشروعات التعليمية والتطبيقية. وبما أنها تعمل بدون لحام، يمكن بناء الدائرة ثم تعديلها أو فكها بسهولة في أي وقت، وهو ما يجعلها مثالية لأعمال التطوير السريع والاختبار المتكرر.

تحتوي اللوحة على شريطين رئيسيين مزدوجين بإجمالي 1260 نقطة توصيل، بالإضافة إلى 4 مسارات لتوزيع الطاقة بإجمالي 400 نقطة توصيل، ليصبح إجمالي نقاط التوصيل 1660 نقطة. كما تضم 3 أطراف توصيل لتسهيل ربط مصادر التغذية أو نقاط الإشارة الخارجية. ويساعد وجود العلامات والإحداثيات على الصفوف والأعمدة في تنظيم التوصيلات وتتبعها أثناء التجربة والصيانة.

تم تصنيع اللوحة باستخدام هيكل من بلاستيك ABS مع مشابك تلامس معدنية وقاعدة ألومنيوم سوداء تمنحها ثباتًا أفضل ومتانة مناسبة للاستخدام المتكرر. كما أنها تدعم استخدام الأسلاك بمقاسات من 20 إلى 29 AWG، وهو ما يجعلها مناسبة لمعظم أسلاك التوصيل الصلبة والمكونات الإلكترونية الشائعة.

هذه اللوحة مناسبة جدًا لتجارب أردوينو، واختبار الحساسات، وتجميع دوائر الطاقة والإشارات، والتعليم العملي في المعامل، والمشروعات الإلكترونية المختلفة. كما أن طبيعتها القابلة لإعادة الاستخدام تجعلها أداة مهمة في ورش الإلكترونيات والتدريب والتطوير.

ولأفضل أداء أثناء الاستخدام، يُفضل استعمال أسلاك صلبة عند التوصيل على اللوحة. كما يساعد تصميمها العملي في تثبيتها ضمن بيئات العمل المختلفة أو استخدامها كجزء من منصات تجارب أكبر.

المواصفات

• نوع المنتج: لوحة تجارب بدون لحام
• إجمالي نقاط التوصيل: 1660
• شرائط التوصيل الرئيسية: 2 شريط مزدوج بإجمالي 1260 نقطة
• خطوط توزيع الطاقة: 4 خطوط بإجمالي 400 نقطة
• عدد أطراف التوصيل: 3
• مقاس الأسلاك المقبول: من 20 إلى 29 AWG
• تحمل الجهد / التيار: 300 فولت / 3–5 أمبير
• مادة الهيكل: ABS
• مادة نقاط التلامس: نحاس / مشابك نابضية مطلية
• القاعدة: قاعدة ألومنيوم سوداء
• مادة العزل: FR-1
• الاستخدام: التجارب، الاختبار، التطوير السريع
• طريقة العمل: تصميم قابل لإعادة الاستخدام بدون لحام

الأبعاد

• مقاس اللوحة حسب العبوة: 16.5 × 11.1 × 0.85 سم

الاستخدامات

• تجارب أردوينو
• اختبار الدوائر المؤقتة
• التعليم العملي للإلكترونيات
• توصيل الحساسات والوحدات
• مشروعات الهواة والتطوير
• الاستخدام داخل المعامل وورش الصيانة

محتويات المنتج

• 1 × لوحة تجارب بدون لحام 1660 نقطة توصيل
