Description

2N3055 NPN power transistor (TO-3, 115 W class)

✍️ Introduction

The 2N3055 is a classic high-power NPN transistor in a rugged TO-3 metal can. Widely used in linear power amplifiers, DC motor drivers, and bench power supplies, it offers high current capability with straightforward heatsinking and wiring, making it a reliable workhorse for hobby and professional builds.

📦 What’s Included

• 1 × 2N3055 NPN power transistor (TO-3 metal can)

✨ Key Features

• High power handling: 115 W class with proper heatsink.

• Strong current capability: suitable for multi-amp stages and drivers.

• Rugged TO-3 package: excellent thermal path and mechanical strength.

• Versatile use: audio power amps, regulators, and motor control.

• Easy mounting: two-bolt flange, large solder lugs.

• Popular, well-documented part: abundant circuits and guides.

📊 Specifications

🧰 Compatibility & Tips

• Always mount on a proper heatsink; use mica/insulator and thermal grease if the case must be isolated.

• Keep leads short and add base stopper (e.g., 47–100 Ω) in high-gain/fast layouts to improve stability.

• For current sharing in parallel pairs, use emitter resistors (e.g., 0.1–0.33 Ω).

• Observe SOA (safe operating area) in linear regulator or pass-element designs.

• Add a flyback diode across inductive loads (motors, relays).

🎯 Use Cases

• Linear audio power amplifiers and drivers.

• Bench/linear power supplies and pass transistors.

• DC motor and solenoid drivers with flyback protection.

• Educational builds for power electronics fundamentals.

🛡️ Safety & Handling

• Case is collector: ensure correct insulation if the heatsink is grounded or chassis-mounted.

• Do not exceed voltage/current/thermal ratings; derate with temperature.

• Use proper creepage/clearance at higher voltages.

• Disconnect power before assembly and testing.

🚚 Quality, Shipping & Batch Notes

• Each piece checked for clean leads and legible marking.

• Minor marking/font differences can occur between batches.

• Packed to protect the case and leads during transit.

❓ FAQ

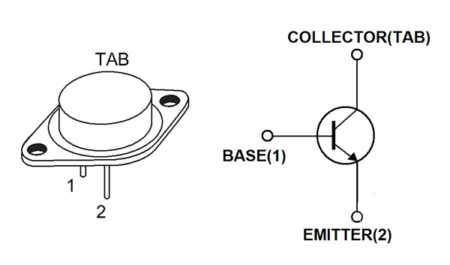

Q1: What is the pinout of the TO-3?
Case = Collector, Pin 1 = Base, Pin 2 = Emitter.

Q2: Can I use it in an audio amplifier?
Yes—commonly used in classic class-AB designs with complementary devices.

Q3: Do I need an insulator?
Use mica/silpad if the heatsink cannot be tied to the collector.

Q4: Can I parallel two 2N3055s?
Yes—use emitter resistors and match the bias for sharing.

Q5: Is it suitable for PWM motor drive?
It can be used, but switching BJTs run warmer; MOSFETs are often preferred for high-efficiency PWM.

✍️ المقدمة

يُعد 2N3055 ترانزستور قدرة NPN كلاسيكيًا ضمن حزمة TO-3 المعدنية المتينة. يُستخدم على نطاق واسع في مضخمات القدرة الخطية، وقيادة محركات التيار المستمر، ومزوّدات الطاقة المخبرية، ويوفر قدرة تيار مرتفعة مع تبريد وتوصيل بسيطين، ما يجعله خيارًا موثوقًا للهواة والمحترفين.

📦 ما المرفق

• 1 × ترانزستور قدرة NPN ‏2N3055 (علبة معدنية TO-3)

✨ الميزات الرئيسية

• تحمّل قدرة مرتفع: فئة 115 واط مع مشتت مناسب.

• قدرة تيار قوية: مناسب للمراحل عالية التيار والقيادة.

• حزمة TO-3 متينة: مسار حراري ممتاز وقوة ميكانيكية عالية.

• استخدامات متعددة: مضخمات صوت، منظمات ومزوّدات طاقة، قيادة محركات.

• تثبيت سهل: شفتا تثبيت ومسامير لحام كبيرة.

• قطعة شائعة التوثيق: دوائر وأمثلة متوفرة بكثرة.

📊 المواصفات

🧰 التوافق والنصائح

• ثبّت على مشتت حراري مناسب؛ استخدم ميكا/عازل ومعجون حراري عند الحاجة للعزل.

• قَصِّر التوصيلات وأضف مقاومة على القاعدة (مثل 47–100 Ω) لتحسين الاستقرار.

• عند التوازي، استخدم مقاومات باعث (0.1–0.33 Ω) لتقاسم التيار.

• راعِ منطقة التشغيل الآمنة SOA في التطبيقات الخطية.

• أضف دايود ارتدادي عبر الأحمال الحثّية (محركات، مرحلات).

🎯 حالات الاستخدام

• مضخمات قدرة صوتية خطية ومحركات مراحل.

• مزوّدات/منظّمات طاقة وتمرير قدرة.

• سواقات محركات تيار مستمر وحمل حثّي مع حماية.

• تعليم أساسيات إلكترونيات القدرة.

🛡️ السلامة والمناولة

• هيكل العلبة هو المجمع: اعزل عند الحاجة إذا كان المشتت مؤرضًا أو على الهيكل.

• لا تتجاوز حدود الجهد/التيار/الحرارة؛ خفّض القيم مع الحرارة.

• حافظ على مسافات العزل المناسبة عند الجهود العالية.

• افصل التغذية قبل التركيب أو الاختبار.

🚚 الجودة والشحن وملاحظات الدُفعات

• فحص لكل قطعة للتأكد من سلامة الأرجل ووضوح الوسم.

• قد تختلف بعض تفاصيل الطباعة بين الدُفعات.

• تغليف يحمي العلبة والأرجل أثناء النقل.

❓ الأسئلة الشائعة

س1: ما ترتيب أرجل TO-3؟
الهيكل = المجمع، الرجل 1 = القاعدة، الرجل 2 = الباعث.

س2: هل يناسب مضخمات الصوت؟
نعم—يُستخدم بكثرة في تصاميم الفئة AB الكلاسيكية مع أجهزة مكملة.

س3: هل أحتاج عازلًا؟
استخدم ميكا/سيليباد إذا لا يمكن ربط المشتت بالمجمع.

س4: هل يمكن توصيل قطعتين على التوازي؟
نعم—مع مقاومات باعث وضبط انحياز مناسب لتقاسم التيار.

س5: هل يصلح لقيادة PWM؟
ممكن، لكن BJTs تتسخّن أكثر في التبديل؛ غالبًا ما تُفضَّل MOSFETs للكفاءة العالية.
