Description

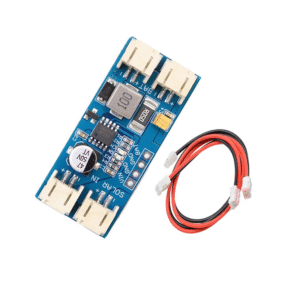

CN3791 12V MPPT Solar Charger Module

A compact MPPT solar charging board for a single 3.7V Li-ion/LiPo cell. Now fully documented with indicator behavior, switching frequency, thermal range, and charge algorithm details. Size 44.8 × 20 mm, dual PH2.0-2P connectors both sides, and rear pads to select 5V/6V/9V/12V panel presets. [Updated] Includes LED status (CH/OK), ~300 kHz PWM switching, auto-recharge & soft-start, and –40 to +85 °C operating range .

لوحة شحن شمسي MPPT لخلية ليثيوم 3.7 فولت واحدة، مع توثيق كامل لسلوك لمبات البيان، وتردد التبديل، ونطاق الحرارة، وتفاصيل خوارزمية الشحن. الأبعاد 44.8 × 20 مم، وموصلات PH2.0-2P مزدوجة على الجهتين، ووسائد خلفية لاختيار جهد اللوح 5/6/9/12 فولت. [تحديث] تتضمن حالة اللمبات (CH/OK)، وتبديل ~300 كيلوهرتز، وإعادة شحن تلقائية وبداية لينة، ونطاق تشغيل –40 إلى +85 °م .

What makes it great / لماذا هذه اللوحة مميزة

• ✅ True MPPT tracking to harvest more power vs. linear chargers.
• ✅ Rear solder-select presets: 5V / 6V / 9V / 12V to match many mini-panels.
• ✅ Up to ~2 A charge with R050 sense (panel & thermal permitting). [Updated] Rated in file.
• ✅ CC/CV algorithm with 4.2 V constant-voltage target for Li-ion cells. [Updated] 4.2 V CV set-point noted.
• ✅ Auto-recharge & soft-start for safe recovery and smooth engagement. [Updated]
• ✅ ~300 kHz PWM switching for compact magnetics and low ripple. [Updated]
• ✅ Wide ambient range –40 °C…+85 °C for outdoor nodes. [Updated]

• ✅ MPPT حقيقي لإخراج طاقة أعلى مقارنة بالشواحن الخطية.

• ✅ اختيار جهد اللوح من الخلف: 5/6/9/12 فولت لملاءمة الألواح الصغيرة.
• ✅ تيار شحن حتى ~2 أمبير مع R050 (وفق قدرة اللوح وإدارة الحرارة). [تحديث] قيمة مذكورة في الملف.
• ✅ خوارزمية CC/CV بجهد تعويم ثابت 4.2 فولت لليثيوم. [تحديث]
• ✅ إعادة شحن تلقائية وبداية لينة لأمان أفضل. [تحديث]
• ✅ تبديل ~300 كيلوهرتز لمكونات صغيرة وتموّج منخفض. [تحديث]
• ✅ نطاق بيئي واسع –40…+85°م لعُقد خارجية. [تحديث]

Indicators & UX / المؤشرات وتجربة الاستخدام

• CH (Red) LED: ON during charging; blinks when approaching full.
• OK (Blue) LED: OFF while charging; ON when fully charged.
• Auto-recharge: if cell voltage droops after full, charging restarts automatically.
• Soft-start: reduces inrush when connecting panel or battery.

• لمبة CH الحمراء: مضيئة أثناء الشحن؛ وتومض عند الاقتراب من الامتلاء.

• لمبة OK الزرقاء: تضيء عند اكتمال الشحن وتكون مطفأة أثناء الشحن.
• إعادة شحن تلقائية: يعاود الشحن تلقائيًا إذا انخفض جهد الخلية بعد الامتلاء.
• بدء لَيّن (Soft-start): يُقلل اندفاع التيار عند توصيل اللوح أو البطارية.

Connectors & layout / التوصيلات والتخطيط

• Left: SOLAR IN — two PH2.0-2P sockets in parallel (+ / −).
• Right: BAT — two PH2.0-2P sockets (BAT+ / BAT−) for the single 3.7 V Li-ion/LiPo cell and BAT output.
• Bottom through-holes: VIN, GND, GND, BAT for soldered wiring.
• Rear pads: bridge one preset (5/6/9/12 V) to match panel (see photo).

• يسار اللوحة: SOLAR IN — مقبسان PH2.0-2P متوازيان (+ / −).

• يمين اللوحة: BAT — مقبسان PH2.0-2P (BAT+ / BAT−) لخلية ليثيوم 3.7 فولت والخروج.
• ثقوب سفلية: VIN, GND, GND, BAT للحام الأسلاك.
• وسائد خلفية: اجسر إعدادًا واحدًا (5/6/9/12 فولت) بما يطابق اللوح.

Electrical behavior / السلوك الكهربائي

• Input (panel) nominal: selectable 5–12 V presets; file describes “12 V input” correspondence to 12 V-class panels.
• Battery target: 4.2 V ± (typ.) constant-voltage for Li-ion full charge.
• Charge stages: MPPT tracking → Constant-Current (set by Rsense) → Constant-Voltage → Auto-recharge.
• Switching frequency: ~300 kHz PWM.
• Operating ambient: –40 °C to +85 °C.

• دخل اللوح الاسمي: اختيار 5–12 فولت؛ يوضح الملف توافق دخل 12 فولت مع ألواح فئة 12 فولت.

• هدف البطارية: 4.2 فولت (تقريبًا) كجهد ثابت لشحن الليثيوم الكامل.
• مراحل الشحن: تتبّع MPPT → تيار ثابت (يحدده مقاوم القياس) → جهد ثابت → إعادة شحن تلقائية.
• تردد التبديل: ~300 كيلوهرتز.
• نطاق التشغيل البيئي: –40 إلى +85°م.

Quick wiring / التوصيل السريع

1. Bridge rear preset (5/6/9/12 V) to match panel.
2. Connect SOLAR IN +/− (check polarity).
3. Connect BAT +/− to one protected Li-ion/LiPo cell (3.7 V nominal).
4. During first run, monitor charge current and board temperature.

1. اجسر إعداد الخلف (5/6/9/12 فولت) بما يوافق اللوح.

2. صِل SOLAR IN +/− (مع القطبية الصحيحة).
3. صِل BAT +/− إلى خلية واحدة ليثيوم (3.7 فولت اسمي) ويفضل بحماية.
4. راقب تيار الشحن وحرارة اللوحة في التشغيل الأول.

Dimensions & footprint / الأبعاد وبصمة التركيب

• 44.8 × 20 mm PCB (per image).
• PH2.0 connector pitch.
• Keep airflow around the inductor and Schottky diode.

• لوحة 44.8 × 20 مم، وخطوة موصل PH2.0، مع تهوية حول الملف والمقوّم.

Specifications / المواصفات (consolidated)

Notes / ملاحظات: Use a protected cell or external BMS. Not for multi-cell packs. Ensure panel Voc and current capability match the selected preset and thermal limits.
