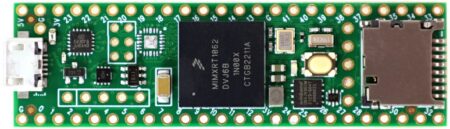

Out of stock Teensy 4.1 Cortex-M7 600 MHz Dev Board – MicroSD, USB Host/Device (Soldered)

Teensy 4.1 Cortex-M7 600 MHz Dev Board – MicroSD, USB Host/Device (Soldered)

4,500.00 EGP

  • Cortex-M7 600 MHz dev board with 8 MB flash, MicroSD (SDIO), USB device/host 480 Mb/s, 55 GPIO—soldered headers for fast prototyping.

 لوحة تطوير Cortex-M7 بسرعة 600 ميجاهرتز مع فلاش 8 MB وفتحة MicroSD وUSB جهاز/مضيف و55 طرف إدخال/إخراج—رؤوس ملحومة.

SKU Teensy 4.1 Soldered SKU SYS X8067 Availability Out of stock
Quantities are confirmed after reviewing your order. Orders are normally prepared and shipped within 3–5 business days. Online availability does not necessarily mean the product is currently available at the branch. تأكيد الكميات بيتم بعد مراجعة الأوردر، وتجهيز وشحن الطلب بيستغرق عادة من 3 إلى 5 أيام عمل. توافر المنتج على الموقع لا يعني بالضرورة توافره داخل الفرع، لذلك اعمل الأوردر مسبقًا لتأكيد الكمية وتجهيزه.
You are already subscribed We will notify you when this product is available again. أنت مشترك بالفعل، وسنرسل لك تنبيهًا عند توافر المنتج.
☎ Need help? Call us 0104 453 9059
Add to wishlist
Share
Fast shipping Delivery across Egypt
Flexible payment Cash and online options
Quantity confirmation Confirmed after order review
Technical support Help choosing compatible parts
Tags
55 GPIO 600 MHz Microcontroller Board Advanced Development Board Arduino ARM Cortex-m7 Dev Board Development Microsd SDIO Teensy Teensy 4.1 Compatible USB Host Device

Description

Cortex-M7 600 MHz Dev Board (i.MX RT1062) — MicroSD, USB Device/Host, Soldered Headers

✍️ Introduction

This high-performance Cortex-M7 (600 MHz) development board is built on NXP’s i.MX RT1062 with 8 MB QSPI flash, native MicroSD (4-bit SDIO), and dual USB roles—USB device and USB host—each capable of 480 Mb/s. It breaks out up to 55 I/O (35 PWM, 18 analog), adds an Ethernet interface header (external PHY), and includes soldered headers so you can drop it straight onto a breadboard or wiring jig.

📦 What’s Included

  • Development board (headers pre-soldered) with 8 MB flash

  • MicroSD socket on board; USB-host header pads; expansion pads for QSPI RAM/flash

✨ Key Features

  • 600 MHz Cortex-M7 MCU: NXP i.MX RT1062 with FPU, cache, DMA.

  • Massive I/O: 55 total GPIO, 35 PWM, 18 analog, 8 UART, 3 SPI, 3 I²C, 2 I²S/TDM + S/PDIF, 3× CAN (1× CAN-FD).

  • USB device + USB host (480 Mb/s): device via onboard connector; host via 5-pin header with power control.

  • Storage options: 8 MB QSPI flash + MicroSD (SDIO 4-bit); footprints for QSPI PSRAM/flash expansion.

  • Networking-ready: 10/100 Ethernet through the DP83825 PHY kit header.

  • Arduino-friendly: fully supported by Teensyduino for Arduino IDE 2.x.

📊 Specifications

ParameterValue / Notes
MCUNXP i.MX RT1062, ARM Cortex-M7 @ 600 MHz
Program storage8 MB QSPI flash (on board)
RAM (on-chip)~1024 KB including tightly-coupled memory (TCM)
ExpansionPads for 2× QSPI RAM/flash; MicroSD (SDIO 4-bit) socket
USBDevice 480 Mb/s (connector) + Host 480 Mb/s (5-pin header)
I/O count55 total; 35 PWM, 18 analog; 8 UART, 3 SPI, 3 I²C
Audio2× I²S/TDM, 1× S/PDIF
CAN3× CAN, incl. 1× CAN-FD
EthernetHeader for DP83825 10/100 PHY (not populated)
PowerUSB or VIN 5 V or 3V3 pin (use one source at a time)
Dimensions60.96 mm × 17.78 mm (2.4 in × 0.7 in)

🧰 Compatibility & Tips

  • Programming: Install Teensyduino in Arduino IDE 2.x (Boards Manager flow supported).

  • USB host: use the 5-pin header + 5 V power control for keyboards, MIDI, mass storage, etc.

  • Powering: choose one source—USB or VIN 5 V or 3V3—to avoid back-feeding.

🎯 Use Cases

  • High-speed data loggers (MicroSD SDIO), audio/MIDI gadgets, USB HID/MSC devices, gateways with CAN/Ethernet, and compute-heavy DSP/TinyML demos.

🛡️ Safety & Handling

  • Observe ESD precautions; don’t exceed GPIO absolute maximum ratings.

  • Disconnect power before reconfiguring the USB-host header or adding expansion chips.

📎 Media & Downloads

  • Official product page & specs (PJRC) — features, I/O counts, host/device USB, SDIO, Ethernet header.

  • Teensyduino (official) — install & IDE integration.

  • Dimensions & comparison table (PJRC products) — quick model differences.

🧩 Mini Diagram (ports at a glance)

USB (Device 480 Mb/s) → Programming / Serial / USB gadgets
USB Host Header → 5-pin + power control (keyboards, storage, MIDI)
MicroSD (SDIO 4-bit) → High-speed logging
I/O: up to 55 pins | Audio: I²S/TDM, S/PDIF | Buses: 8x UART, 3x SPI, 3x I²C, 3x CAN

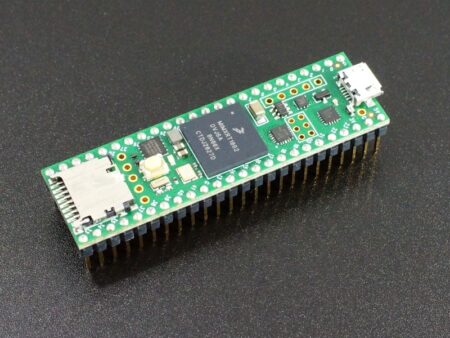

Teensy 4.1 Development Board Pre-Soldered including 5 center Pins

❓ FAQ

Q1: Does it have Ethernet on the PCB?
A: The PHY is external. Use the onboard header with a DP83825 kit.

Q2: Can I expand RAM or flash?
A: Yes—there are two QSPI footprints for optional PSRAM/flash add-ons.

Q3: What’s special about SD on this board?
A: Native SDIO (4-bit) via the MicroSD socket gives much higher throughput than SPI SD.

لوحة تطوير Cortex-M7 (i.MX RT1062) — MicroSD، USB جهاز/مضيف، رؤوس ملحومة

✍️ المقدمة

تعتمد هذه اللوحة السريعة على i.MX RT1062 بسرعة 600 ميجاهرتز مع فلاش 8 MB QSPI، وفتحة MicroSD (SDIO رباعي-البت)، ودوري USB—جهاز ومضيف—كلاهما حتى 480 ميجابت/ث. تُخرِج ما يصل إلى 55 طرفًا (35 PWM، 18 تماثليًا) وتضم رأس إيثرنت للربط مع DP83825، وتأتي برؤوس ملحومة لتبدأ التجارب فورًا.

✨ الميزات الرئيسية

  • معالج Cortex-M7 بسرعة 600 ميجاهرتز مع مسرّع فاصلة عائمة وذاكرة TCM.

  • أطراف كثيرة: 55 I/O إجمالًا، 35 PWM، 18 تماثليًا، 8 UART، 3 SPI، 3 I²C، صوت I²S/TDM + S/PDIF، 3× CAN (بينها CAN-FD).

  • USB جهاز + USB مضيف (480 ميجابت/ث): المضيف عبر رأس 5-سنون مع تحكم بالتغذية.

  • تخزين مرن: فلاش 8 MB + MicroSD SDIO مع مواقع توسعة QSPI للـPSRAM/الفلاش.

  • جاهزية للشبكات: رأس لإضافة PHY DP83825 إيثرنت 10/100.

  • متوافقة مع Arduino: عبر Teensyduino (IDE 2.x).

📊 المواصفات

البندالقيمة / الملاحظات
المتحكمi.MX RT1062، Cortex-M7 @ 600 MHz
تخزين البرنامجفلاش 8 MB QSPI على اللوحة
الذاكرة الداخلية~1024 KB (تشمل TCM)
التوسعةمواضع 2× QSPI للذاكرة + منفذ MicroSD (SDIO)
USBجهاز 480 ميجابت/ث + مضيف 480 ميجابت/ث (رأس 5-سنون)
الأطراف55 طرفًا إجمالًا؛ 35 PWM؛ 18 تماثليًا؛ 8 UART؛ 3 SPI؛ 3 I²C
الصوتI²S/TDM (x2) + S/PDIF
CAN3× CAN (بينها CAN-FD)
الإيثرنترأس مخصص لـ DP83825 PHY (غير مركّب)
التغذيةعبر USB أو VIN 5 فولت أو 3V3 (مصدر واحد فقط)
الأبعاد60.96 مم × 17.78 مم (2.4 بوصة × 0.7 بوصة)

🧰 التوافق والنصائح

  • البرمجة: تثبيت Teensyduino داخل Arduino IDE 2.x.

  • USB المضيف: استخدم رأس 5-سنون مع تغذية 5 فولت للتحكم بالأجهزة الطرفية (لوحات مفاتيح، MIDI، تخزين…).

  • التغذية: اختر مصدرًا واحدًا فقط (USB أو VIN أو 3V3) لتجنّب الرجوع بالتيار.

📎 الوسائط والتحميلات

  • الصفحة الرسمية (PJRC) — المواصفات الكاملة، I/O، USB، SDIO، رأس الإيثرنت.

  • Teensyduino الرسمي — التثبيت والدعم داخل Arduino IDE.

  • جدول المقارنة والأبعاد (PJRC Products).
