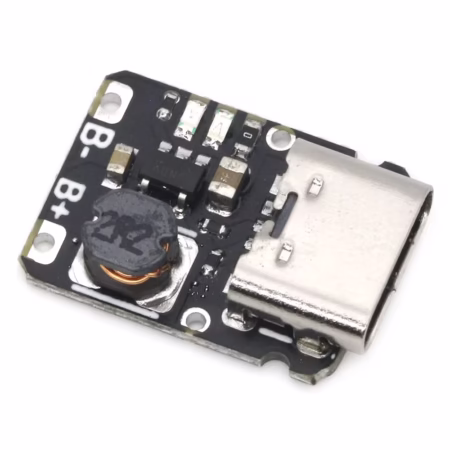

TP4057 3.7V Lithium Charging & 5V Boost Module — USB-C 1A

Meet your pocket power hub: a 2-in-1 board that charges a single Li-ion/Li-Po cell and delivers a regulated 5V output to your circuit—perfect for portable 5V gadgets, sensors, and microcontrollers. It pairs a TP4057 linear charger (for safe CC/CV charging over USB-C) with an onboard boost converter that lifts battery voltage to a steady 5V. Dual LEDs make status checks effortless.

Why you’ll love it 💡

• 🔌 USB-C convenience: Plug into any 5V charger or power bank—reversible and robust.

• 🚀 5V boost output: Run 5V MCUs, sensors, fans, LEDs directly from a single 3.7V cell.

• 🔒 Battery protections: Over-charge, over-discharge, and reverse-polarity safeguards keep projects safer.

• 🌡️ Smart charging: TP4057 CC/CV with thermal regulation for consistent, cell-friendly charging.

• 🧩 Tiny & versatile: Ultra-mini PCB slips into handhelds, wearables, and compact IoT builds.

• 🟢🔵 Status LEDs: Quick glance shows charging and system/boost states.

Pinout & I/O 🧭

• USB-C → 5V input for charging.

• B+ / B- → Connect directly to the single Li-ion/Li-Po cell.

• 5V / GND (may be labeled I/O+ / I/O- or OUT+ / OUT- by batch) → Regulated 5V output to your load.

• Rear mirrored pads / through-holes → Duplicate connections for flexible wiring.

Typical uses 🧪

• 🔧 5V microcontrollers & dev boards (Arduino-class), logic level sensors.

• 🎛️ Portable instruments and pocket tools.

• 💡 LED accents (short strips) and small fans.

• 🌐 IoT nodes needing a stable, battery-backed 5V rail.

Specs at a glance 📊

• Charging IC: TP4057 (linear CC/CV, 4.2V float, thermal regulation)

• Cell support: 1× Li-ion / Li-Po (3.7V nominal, 4.2V full)

• Charge input: USB-C 5V

• Charge current: up to 1A (common variants up to 1.2A, set by sense resistor)

• Boost output: 5V regulated

• Boost current (typ.): 0.5–0.8A continuous, up to ~1A peak (depends on cell quality & cooling)

• Protections: Over-charge / Over-discharge / Reverse connection

• Indicators: Dual LEDs (charge / system-boost)

• Form factor: Ultra-mini; ~1.05 g

Wiring & best practices 🛠️

• ➕➖ Battery first: Connect B+ / B- with correct polarity.

• 🟧 5V to load: Take regulated power from 5V / GND (or the batch-equivalent I/O/OUT pads).

• 🔄 Charge while running: You can power the load while charging; mind thermals.

• 🌬️ Thermal care: Linear charging + boost creates heat—ensure airflow or lower charge current.

• 🔋 More runtime? Use parallel cells only (same type/age). No series packs.

موديول شحن بطارية 3.7V مع رفع لخمسة فولت — USB-C، TP4057، شحن 1–1.2A ⚡🔋

الموديول ده اتنين في واحد: بيشحن خلية ليثيوم/لي-بو واحدة وبيرفع الجهد لخمسة فولت ثابت علشان تشغّل دايرتك 5V مباشرة. فيه TP4057 للشحن بطريقة CC/CV من خلال USB-C، ومعاه Boost Converter مدمج يطلع 5V مستقر. ليدات الحالة بتسهّل متابعة الشحن والباور في لحظة.

ليه هتحبه 💡

• 🔌 USB-C سهل ومريح: يشتغل مع أي شاحن 5V أو باور بنك—قابل للتركيب في الاتجاهين.

• 🚀 خرج 5V ثابت: شغّل مايكروكنترولر 5V، سينسورز، مراوح، وشرائط LED قصيرة من خلية واحدة.

• 🔒 حمايات بطارية: منع الشحن الزايد والتفريغ الزايد وعكس القطبية علشان أمان أعلى.

• 🌡️ شحن ذكي: CC/CV مع تنظيم حراري يحافظ على عمر الخلية.

• 🧩 حجم صغير جداً: مناسب للأجهزة المحمولة ومشاريع الـ IoT الضيقة في المساحة.

• 🟢🔵 ليدات ستاتس: بتوضح الشحن وحالة النظام/البوست بسرعة.

أطراف التوصيل 🧭

• USB-C → دخل 5V للشحن.

• B+ / B- → توصيل مباشر بخلية الليثيوم/لي-بو (خلية واحدة).

• 5V / GND (ممكن تتسمى I/O+ / I/O- أو OUT+ / OUT- حسب الدفعة) → خرج 5V منظم للّود.

• بادات خلفية/هولز → نفس التوصيلات لمرونة السلك.

استخدامات شائعة 🧪

• 🔧 دوائر 5V زي Arduino-class وسينسورز منطق.

• 🎛️ أجهزة جيب وأدوات محمولة.

• 💡 LED (مقاطع قصيرة) ومراوح صغيرة.

• 🌐 عُقد IoT محتاجة خط 5V مستقر ببطارية احتياطية.

المواصفات السريعة 📊

• متحكم الشحن: TP4057 (خطي CC/CV، فلوت 4.2V، تنظيم حراري)

• نوع الخلية: خلية واحدة Li-ion / Li-Po (3.7V اسمي، 4.2V شحن كامل)

• دخل الشحن: USB-C 5V

• تيار الشحن: لحد 1A (نسخ توصل 1.2A حسب مقاومة القياس)

• خرج البوست: 5V منظم

• تيار الخرج (تقريباً): 0.5–0.8A مستمر، لحد ~1A بيك (حسب جودة الخلية والتبريد)

• الحمايات: Over-charge / Over-discharge / عكس القطبية

• المؤشرات: ليدان للحالة (شحن / نظام-بوست)

• الحجم/الوزن: صغير جداً؛ حوالي 1.05 جم

التوصيل والنصايح 🛠️

• ➕➖ ابدأ بالبطارية: وصل B+ / B- بالقطبية الصح.

• 🟧 5V للّود: خُد الباور المنظم من 5V / GND (أو البادات المكافئة حسب الدفعة).

• 🔄 تشغيل أثناء الشحن: ينفع تشغّل اللود وإنت بتشحن—راعي السخونة.

• 🌬️ تبريد كويس: الشحن الخطي + البوست بيطلع حرارة—وفر تهوية أو قلّل تيار الشحن.

• 🔋 وقت أطول؟ استخدم توازي بس لنفس نوع وسِنّ الخلايا. بلاش توالي.
