Description

✍️ Introduction

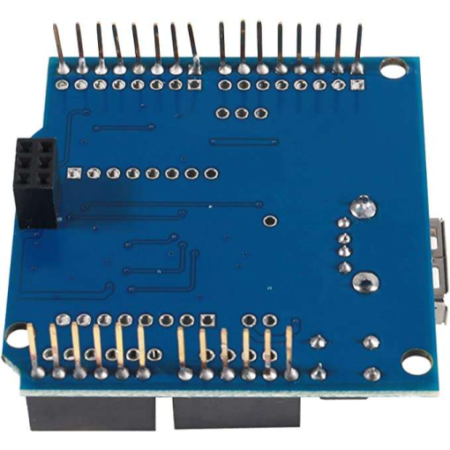

The USB Host Shield v2.0 adds full USB host capability to Arduino boards such as Uno and Mega. Built around the MAX3421E controller over SPI, it enables keyboards, mice, gamepads, barcode scanners, and some Bluetooth dongles, with onboard 3.3V regulation and level shifting for safe 5V use.

📦 What’s Included

• 1 × USB Host Shield v2.0 (Uno/Mega form factor)

✨ Key Features

• MAX3421E USB host controller with stable SPI interface.

• Arduino R3 header layout compatible with Uno/Mega.

• Onboard 3.3V regulator and logic level shifting.

• HID support: keyboards, mice, common game controllers.

• ADK-ready for Android Accessory projects.

• Library support for quick integration and examples.

• USB Type-A host port, power/status LEDs.

📊 Specifications

🧰 Compatibility & Tips

• Use the standard USB Host Shield v2.0 library and examples.

• Prefer ICSP SPI connection on R3 boards for reliability.

• For high-draw USB devices, add a powered USB hub.

• Keep USB cables short; avoid poor-quality leads.

• Ensure stable 5 V supply on the Arduino when powering peripherals.

🎯 Use Cases

• Reading HID inputs (keyboard/mouse/gamepad) into Arduino.

• USB control panels and custom input devices.

• Android Accessory (ADK) prototyping.

• Robotics and RC projects needing gamepad input.

• Teaching and demos of USB host functionality.

🛡️ Safety & Handling

• Disconnect power before stacking or wiring.

• Do not exceed USB current limits; protect the 5 V rail.

• Observe ESD precautions at the USB connector and IC pins.

• Seat the shield firmly on headers to avoid intermittent contacts.

🚚 Quality, Shipping & Batch Notes

• Function-checked for SPI communication and port power.

• Minor silkscreen or component placement differences may occur by batch.

• Packed in antistatic packaging to protect the controller IC.

❓ FAQ

Q1: Which Arduinos are supported?
Uno-class and Mega-class boards with R3 headers and ICSP SPI.

Q2: Can it read keyboards and gamepads?
Yes—HID devices are supported via the library examples.

Q3: Does it work with Bluetooth USB dongles?
Many classic dongles are supported using the host library.

Q4: Do I need external power?
Use the Arduino 5 V rail; for power-hungry USB devices, use a powered hub.

Q5: Is level shifting included?
Yes—SPI and control lines are shifted for safe 5 V operation.

✍️ المقدمة

يمنح درع USB Host v2.0 لوحات أردوينو مثل Uno وMega قدرة الاستضافة على USB. يعتمد على متحكم MAX3421E عبر SPI، ويمكّن استخدام لوحات المفاتيح والفأرات وأيدي الألعاب وقارئات الباركود وبعض محولات البلوتوث، مع منظّم 3.3 فولت ومواءمة مستويات لدمج آمن مع 5 فولت.

📦 ما المرفق

• 1 × درع USB Host v2.0 (مقاس Uno/Mega)

✨ الميزات الرئيسية

• متحكم MAX3421E مع واجهة SPI مستقرة.

• تخطيط رؤوس R3 متوافق مع Uno/Mega.

• منظّم 3.3 فولت مدمج ومواءمة مستويات للمنطق.

• دعم HID للأجهزة الشائعة.

• جاهزية ADK لمشاريع Android Accessory.

• مكتبات جاهزة مع أمثلة عملية.

• منفذ USB Type-A ولمبات طاقة/حالة.

📊 المواصفات

🧰 التوافق والنصائح

• استخدم مكتبة USB Host Shield v2.0 وأمثلتها الجاهزة.

• فضّل توصيل SPI عبر ICSP على لوحات R3 لزيادة الاعتمادية.

• للأجهزة ذات السحب العالي، استخدم موزع USB مزودًا بالطاقة.

• استخدم كابلات USB قصيرة وجيدة الجودة.

• احرص على استقرار خط 5 فولت على الأردوينو عند تغذية المحيطات.

🎯 حالات الاستخدام

• قراءة HID (لوحة مفاتيح/فأرة/يد ألعاب) داخل منطق الأردوينو.

• لوحات تحكم USB ومدخلات مخصصة.

• نمذجة Android Accessory (ADK).

• روبوتات ومشاريع تحكم تعتمد على أيدي الألعاب.

• تعليم وظائف USB Host وعروض المعامل.

🛡️ السلامة والمناولة

• افصل التغذية قبل التكديس أو التوصيل.

• لا تتجاوز حدود تيار USB؛ احمِ خط 5 فولت.

• اتبع احتياطات ESD عند الموصل والأطراف.

• ثبّت الدرع جيدًا على الرؤوس لتفادي الانقطاعات.

🚚 الجودة والشحن وملاحظات الدُفعات

• فحص وظيفي لاتصال SPI وطاقة منفذ USB.

• قد تختلف بعض تفاصيل الطباعة أو مواضع المكونات بين الدُفعات.

• تغليف مضاد للكهرباء الساكنة لحماية شريحة المتحكم.

❓ الأسئلة الشائعة

س1: ما اللوحات المدعومة؟
لوحات Uno وMega ذات تخطيط R3 واتصال ICSP.

س2: هل يدعم لوحات المفاتيح وأيدي الألعاب؟
نعم، أجهزة HID مدعومة عبر أمثلة المكتبة.

س3: هل يعمل مع دونجل بلوتوث USB؟
تدعم العديد من الدونجلات عبر مكتبة الاستضافة.

س4: هل أحتاج مصدر طاقة خارجي؟
استخدم خط 5 فولت من الأردوينو؛ للأجهزة عالية الاستهلاك استخدم موزعًا مزودًا بالطاقة.

س5: هل توجد مواءمة مستويات؟
نعم، يتم مواءمة خطوط SPI والتحكم للعمل الآمن مع 5 فولت.
