Arduino Portenta Cat.M1/NB IoT GNSS Shield — Cellular + GNSS, Nano-SIM, u.FL

✍️ Introduction

Bring low-power cellular and precise positioning to your projects with the Arduino Portenta Cat.M1/NB IoT GNSS Shield. Built around the Thales Cinterion TX62 module, it adds LTE Cat-M1 / NB-IoT connectivity and multi-GNSS (GPS/GLONASS/Galileo/BeiDou) to Portenta and MKR boards—ideal for remote telemetry, asset tracking, and smart-city sensors. GNSS and cellular use dedicated micro u.FL antenna ports; GNSS requires an active antenna.

📦 What’s Included

• Portenta Cat.M1/NB IoT GNSS Shield (assembled)

• Quick-start resources (online)

Not included: nano-SIM, cellular antenna, and active GNSS antenna (u.FL).

✨ Key Features

• 📶 Dual 3GPP LPWAN: LTE Cat-M1 / NB-IoT (NB1/NB2) with embedded IPv4/IPv6 stack and secure TLS/DTLS clients (HTTP/MQTT/FTP).

• 🛰️ Multi-GNSS positioning: GPS, GLONASS, Galileo, BeiDou via u.FL port (3.0 V bias for active antennas).

• 🔒 Secure & managed: Secure boot, SMS (PDU/Text), AT command control, RGB status LED.

• 🧰 Portenta/MKR ready: High-density connectors; MKR support with headers. (Not compatible with Portenta Vision Shield at the same time).

• 🪪 Carrier notes: End-device certification varies by operator—verify with your provider.

📊 Specifications

🧰 Compatibility & Tips

• 🔌 Antennas: Use 50 Ω cellular and active GNSS antennas with u.FL pigtails; route away from metal for best gain.

• 🪪 SIM: Insert a nano-SIM before powering. (If a provider requires end-device certification, choose a compliant SIM/operator.)

• 🧭 GNSS setup: Pick a wideband L1 active antenna (1559–1606 MHz) and allow clear sky view.

• 🧿 Code: Control the modem with AT commands; Arduino provides HTTP / MQTT client examples in the tutorials/cheat sheet.

• 🚫 Pairing limits: Do not stack simultaneously with Portenta Vision Shield.

🎯 Use Cases

• 🚚 Asset tracking with geo-tagged telemetry

• 🌾 Agri/utility meters over NB-IoT with periodic GNSS fixes

• 🏭 Industrial monitoring and fleet management dashboards

🛡️ Safety & Handling

• Handle u.FL gently; support the cable when connecting/disconnecting.

• Observe ESD precautions around RF connectors and SIM tray.

• Keep antennas 10–20 cm from people where practical; follow local RF regulations. (General guidance.)

🚚 Quality, Shipping & Batch Notes

• Each unit inspected for connector alignment and SIM tray action.

• Minor silkscreen/component changes may occur between batches without affecting function.

• Ships in anti-static packaging; antennas/SIM not included.

📎 Media & Downloads

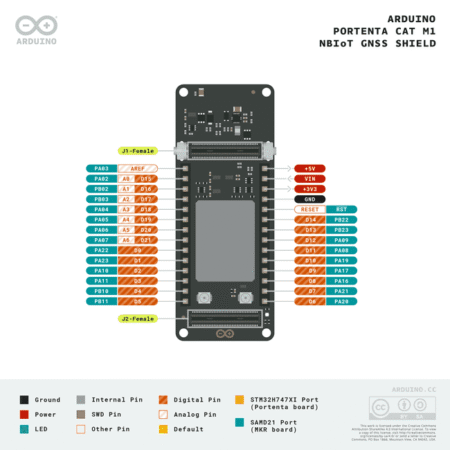

• Official Product Page (Docs): overview, features, pinout, datasheet, schematics, STEP.

• Datasheet (ASX00027): bands, rates, SIM type, u.FL ports, GNSS bias, temp range, limitations.

• Getting Started Tutorial: connect, browse via Cat-M1/NB-IoT, sample sketch.

• Cheat Sheet: quick pins and comms notes.

❓ FAQ

Q1: Does it support eSIM?
A: The current datasheet specifies nano-SIM only; eSIM is not supported at this time.

Q2: Can I use GNSS and cellular at the same time?
A: No. The board does not support concurrent GNSS + cellular; switch between them in firmware.

Q3: Which antennas do I need?
A: A 50 Ω LTE antenna on J7 and an active L1 GNSS antenna (3.0 V bias) on J8—both u.FL.
