Description

WAGO PCT-112 T-Shaped Wire Connector 1 In 2 Out – Spring Lever Branch Connector

WAGO PCT-112 T-Shaped Wire Connector 1 In 2 Out

The WAGO PCT-112 T-Shaped Wire Connector is a practical and efficient solution for users who need to branch one electrical line into two output connections in a clean, secure, and organized way. Its T-shaped design makes it especially suitable for wiring layouts where space-saving branching is needed without using bulky terminal blocks or traditional manual splicing methods.

This WAGO wire connector uses a spring lever clamping mechanism that allows wires to be inserted and locked quickly without twisting, soldering, or screw tightening. The lever system helps reduce installation time, simplifies maintenance, and provides dependable holding force for long-term connection stability. This makes it suitable for both professional electrical work and practical DIY applications.

Because it supports solid, stranded, and flexible conductors, the WAGO PCT-112 is versatile enough for many installation types. It can be used in lighting circuits, switchboards, control panels, junction boxes, home wiring projects, low-voltage systems, and prototype electrical setups. Its compact free-hanging structure also makes it useful in installations where a fixed mounting point is not required.

The connector housing is made from flame-retardant polycarbonate, helping improve safety and durability during use. Inside, the conductive contact parts are made from copper alloy with tin plating, supporting reliable conductivity and stable electrical contact. The connector is also reusable, allowing rewiring whenever needed without damaging the body.

If you need a compact branching connector that combines quick lever operation, reliable wire holding, reusable design, and neat T-shaped cable layout, the WAGO PCT-112 is a practical and dependable choice.

Key Features

• 1 In 2 Out T-Shaped Design: Allows one input wire to branch into two output lines.
• WAGO Spring Lever Mechanism: Quick and tool-free wiring without twisting or soldering.
• Reusable Connector: Easy to open, rewire, and use again when needed.
• Compact Structure: Suitable for limited-space installations.
• Supports Multiple Wire Types: Compatible with solid, stranded, and flexible conductors.
• Flame-Retardant Housing: Helps improve safety and durability.
• Stable Wire Grip: Designed for secure and vibration-resistant electrical connection.
• Practical for Branch Wiring: Ideal for distribution, splitting, and organized cable routing.

Technical Specifications

• Brand: WAGO
• Model: PCT-112
• Product Type: T-Shaped Wire Connector
• Connection Type: 1 In 2 Out
• Input: 1 Wire
• Output: 2 Wires
• Orientation: Straight
• Mounting Type: Free-Hanging
• Rated Voltage: 250VAC
• Rated Current: 32A
• Rated Power: 4kW
• Compatible Wire Sizes: 28–12 AWG
• BV Wire Range: 0.08 mm² – 4.0 mm²
• BVR Wire Range: 0.08 mm² – 2.5 mm²
• Supported Wire Types: Solid, stranded, and flexible conductors
• Housing Material: Flame-Retardant Polycarbonate
• Contact Material: Copper Alloy with Tin Plating
• Operating Temperature: -40°C to +85°C
• Reusable: Yes
• Recommended Strip Length: 10 mm
• Dimensions: 40 × 26 × 14.5 mm

Applications

This connector is suitable for:

• Lighting branch wiring
• Junction box connections
• Control panels and switchboards
• Home electrical projects
• Low-voltage systems
• Temporary and permanent installations
• Electrical testing and prototyping
• Renewable energy and general distribution wiring

Package Contents

• 1 × WAGO PCT-112 T-Shaped Wire Connector 1 In 2 Out

Important Notes

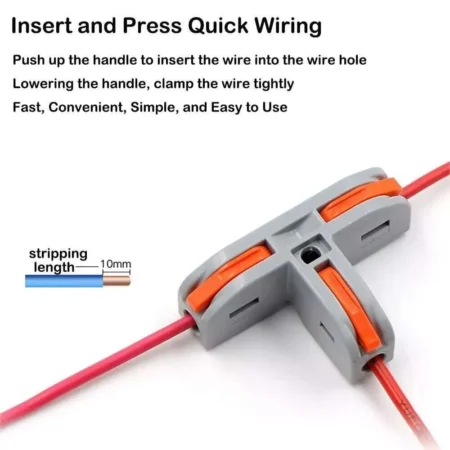

• Strip the wire to approximately 10 mm before insertion.
• Make sure the conductor size is within the supported range.
• Insert the wire fully and close the lever completely for proper clamping.
• Always disconnect power before installation, rewiring, or removal.
• Product appearance may vary slightly depending on production batch while keeping the same main specifications.

موصل أسلاك WAGO PCT-112 على شكل حرف تي دخل 1 خرج 2 برافعة زنبركية

موصل أسلاك WAGO PCT-112 على شكل حرف تي دخل 1 خرج 2

يُعد موصل الأسلاك WAGO PCT-112 من الحلول العملية جدًا في أعمال تفريع الأسلاك الكهربائية، حيث يسمح بتحويل خط دخول واحد إلى خطي خروج داخل قطعة واحدة صغيرة ومنظمة. ويأتي هذا الموديل بتصميم على شكل حرف تي، وهو ما يجعله مناسبًا جدًا للتطبيقات التي تحتاج إلى توزيع الخطوط بشكل مرتب داخل مساحة محدودة بدون الاعتماد على طرق التوصيل التقليدية غير المنظمة.

يعتمد هذا موصل WAGO على آلية تثبيت برافعة زنبركية، وهي طريقة سهلة وعملية في تركيب الأسلاك. يتم رفع الرافعة، ثم إدخال السلك بعد تجريده، ثم غلق الرافعة للحصول على تثبيت محكم واتصال كهربائي ثابت، بدون الحاجة إلى لف الأسلاك أو لحامها أو استخدام مسامير ربط. وهذا يساعد على تقليل وقت التركيب، وتسهيل الصيانة، وتحسين شكل التوصيلات داخل الدائرة أو لوحة التوصيل.

يدعم هذا الموصل الأسلاك الصلبة والمجدولة والمرنة، لذلك فهو مناسب لعدد كبير من الاستخدامات العملية، مثل دوائر الإضاءة، وصناديق التوصيل، ولوحات التحكم، ولوحات الكهرباء، والمشاريع المنزلية، والأنظمة منخفضة الجهد، وتجارب الاختبار والتجميع. كما أن تصميمه المعلق الحر يجعله مناسبًا في الأماكن التي لا تحتاج إلى نقطة تثبيت ثابتة.

جسم الموصل مصنوع من بولي كربونات مقاوم للاشتعال، مما يساعد على تحسين مستوى الأمان والمتانة أثناء الاستخدام. أما الجزء الموصل الداخلي فهو مصنوع من سبيكة نحاسية مطلية بالقصدير لدعم جودة التوصيل الكهربائي وثبات الأداء. كما أن الموصل قابل لإعادة الاستخدام، وهو ما يجعله مناسبًا في حالات الصيانة أو التعديل أو إعادة التوصيل.

إذا كنت تحتاج إلى موصل أسلاك WAGO عملي لتفريع خط واحد إلى خطين بشكل سريع وآمن ومرتب، فإن WAGO PCT-112 يقدم لك حلًا مناسبًا يجمع بين سهولة الاستخدام، وثبات التوصيل، والحجم العملي، والتصميم المناسب لأعمال التوزيع السريع.

المميزات والخصائص

• تصميم على شكل حرف تي دخل 1 وخرج 2: مناسب لتفريع خط واحد إلى خطين.
• آلية WAGO برافعة زنبركية: توصيل سريع وعملي بدون لف أو لحام.
• قابل لإعادة الاستخدام: يمكن فتحه وإعادة توصيله بسهولة.
• حجم مدمج: مناسب للأماكن الضيقة والتركيبات المرتبة.
• يدعم أنواع أسلاك متعددة: مناسب للأسلاك الصلبة والمجدولة والمرنة.
• جسم مقاوم للاشتعال: يساعد على تحسين الأمان والمتانة.
• تثبيت قوي ومقاوم للاهتزاز: مناسب للتوصيلات العملية.
• مناسب لتفريع الأسلاك: حل عملي للتوزيع الكهربائي المنظم.

المواصفات الفنية

• البراند: WAGO
• الموديل: PCT-112
• نوع المنتج: موصل أسلاك على شكل حرف تي
• نوع التوصيل: دخل 1 خرج 2
• عدد أسلاك الدخول: 1
• عدد أسلاك الخروج: 2
• الاتجاه: مستقيم
• طريقة التركيب: تعليق حر
• الجهد المقنن: 250 فولت تيار متردد
• التيار المقنن: 32 أمبير
• القدرة المقننة: 4 كيلو وات
• مدى مقاس الأسلاك: من 28 إلى 12 حسب نظام قياس الأسلاك
• مدى أسلاك بي في: من 0.08 مم² إلى 4.0 مم²
• مدى أسلاك بي في آر: من 0.08 مم² إلى 2.5 مم²
• أنواع الأسلاك المدعومة: صلبة ومجدولة ومرنة
• خامة الجسم: بولي كربونات مقاوم للاشتعال
• خامة نقاط التلامس: سبيكة نحاسية مطلية بالقصدير
• درجة حرارة التشغيل: من 40 درجة مئوية تحت الصفر إلى 85 درجة مئوية
• قابل لإعادة الاستخدام: نعم
• طول تجريد السلك الموصى به: 10 مم
• الأبعاد: 40 × 26 × 14.5 مم

الاستخدامات

يمكن استخدام هذا الموصل في:

• تفريع دوائر الإضاءة
• صناديق التوصيل
• لوحات التحكم ولوحات الكهرباء
• المشاريع الكهربائية المنزلية
• الأنظمة منخفضة الجهد
• التركيبات المؤقتة والدائمة
• الاختبارات والتجارب الكهربائية
• أنظمة الطاقة والتوزيع البسيطة

محتويات العبوة

• 1 × موصل أسلاك WAGO PCT-112 على شكل حرف تي دخل 1 خرج 2

ملاحظات مهمة

• يجب تجريد السلك بطول 10 مم تقريبًا قبل التركيب.
• يجب التأكد من أن مقاس السلك المستخدم ضمن النطاق المدعوم.
• يجب إدخال السلك بالكامل ثم غلق الرافعة جيدًا للحصول على أفضل تثبيت.
• يجب فصل مصدر الكهرباء قبل التركيب أو الفك أو إعادة التوصيل.
• قد يختلف الشكل الخارجي أو التغليف قليلًا حسب دفعة الإنتاج مع ثبات المواصفات الأساسية.
