WAGO NC-221 Wire Connector 1 In 1 Out – Compact Spring Lever Cable Connector

WAGO NC-221 Wire Connector 1 In 1 Out

The WAGO NC-221 Wire Connector is a compact and practical wiring solution designed for users who need a quick, secure, and organized method for connecting wires in low-voltage electrical systems. With its 1 input and 1 output configuration, this connector is ideal for direct inline wire connection where reliable contact, easy handling, and compact size are important.

This WAGO wire connector uses a spring lever clamping mechanism, allowing wires to be inserted and secured quickly without twisting, soldering, or using traditional screw terminals. This helps reduce installation time, simplifies maintenance work, and makes rewiring much easier whenever modifications are needed. The lever design also provides strong and stable pressure on the conductor for dependable long-term performance.

One of the key advantages of the WAGO NC-221 is its modular snap-together design. Multiple identical connectors can be connected side by side, giving the user a flexible way to expand the wiring arrangement as needed. This makes it especially practical in projects where scalable wiring layouts or grouped parallel connections are required.

Its compact free-hanging design makes it suitable for use in lighting connections, electrical distribution boxes, control panels, switchboards, HVAC wiring, home automation systems, and testing setups. The transparent-style housing helps users inspect wire insertion visually, while the flame-retardant construction improves safety and durability during use.

Because it combines fast lever operation, reusable connection, compact size, and scalable installation, the WAGO NC-221 is an excellent choice for electricians, technicians, installers, maintenance users, and DIY projects that need neat and dependable wire connection.

Key Features

• 1 In 1 Out Configuration: Suitable for direct inline wire connection.
• WAGO Spring Lever Design: Quick and tool-free wiring without twisting or soldering.
• Reusable Connector: Easy to open, rewire, and use again when needed.
• Snap-Together Expandability: Can be combined side by side with identical units.
• Compact and Space-Saving: Ideal for tight wiring spaces and neat installations.
• Supports Multiple Wire Types: Compatible with solid, stranded, and flexible conductors.
• Flame-Retardant Housing: Helps improve safety and durability.
• Stable Electrical Contact: Designed for vibration-resistant and reliable performance.

Technical Specifications

• Brand: WAGO
• Model: NC-221
• Product Type: Wire Connector
• Connection Type: 1 In 1 Out
• Input: 1 Wire
• Output: 1 Wire
• Orientation: Straight
• Mounting Type: Free-Hanging
• Rated Voltage: 250VAC
• Rated Current: 32A
• Rated Power: 4kW
• Compatible Wire Sizes: 28–12 AWG
• BV Wire Range: 0.08 mm² – 4.0 mm²
• BVR Wire Range: 0.08 mm² – 2.5 mm²
• Supported Wire Types: Solid, stranded, and flexible conductors
• Housing Material: Flame-Retardant Polycarbonate
• Contact Material: Copper Alloy with Tin Plating
• Operating Temperature: -40°C to +85°C
• Reusable: Yes
• Strip Length: 9 mm to 10 mm
• Dimensions: 39 × 8 × 14.5 mm

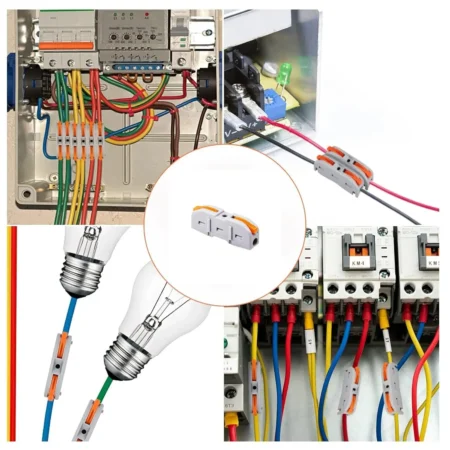

Applications

This connector is suitable for:

• Lighting connections
• Junction and distribution boxes
• Control panel wiring
• Switchboard wiring
• HVAC systems
• Home automation wiring
• Electrical testing and prototyping
• Fast inline wire connection in low-voltage systems

Package Contents

• 1 × WAGO NC-221 Wire Connector 1 In 1 Out

Important Notes

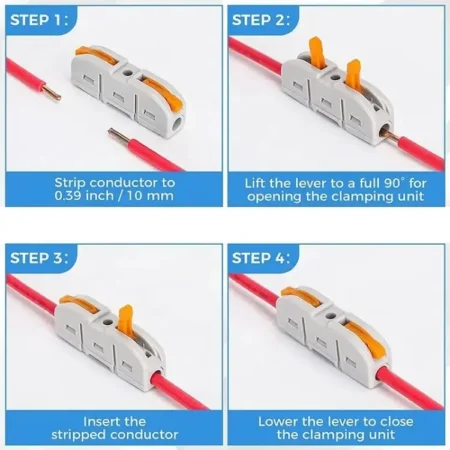

• Strip the wire to approximately 9 to 10 mm before insertion.
• Make sure the conductor size is within the supported range.
• Insert the wire fully and close the lever completely for secure clamping.
• Multiple identical WAGO NC-221 connectors can be snapped together side by side if needed.
• Always disconnect power before installation, removal, or rewiring.

موصل أسلاك WAGO NC-221 دخل 1 خرج 1 برافعة زنبركية مدمجة

موصل أسلاك WAGO NC-221 دخل 1 خرج 1

يُعد موصل الأسلاك WAGO NC-221 من الحلول العملية والمريحة جدًا في أعمال التوصيل الكهربائي التي تحتاج إلى وصلة مباشرة صغيرة الحجم وسهلة الاستخدام. يأتي هذا الموديل بتصميم دخل واحد وخرج واحد، لذلك فهو مناسب لتوصيل سلكين على خط واحد بشكل سريع وآمن ومرتب، خاصة في التطبيقات التي تتطلب حجمًا مدمجًا واعتمادية جيدة.

يعتمد هذا موصل WAGO على آلية تثبيت برافعة زنبركية، وهي طريقة عملية جدًا مقارنة بوسائل التوصيل التقليدية. يمكن فتح الرافعة، ثم إدخال السلك بعد تجريده، ثم غلق الرافعة للحصول على تثبيت محكم واتصال كهربائي ثابت، بدون الحاجة إلى لف الأسلاك أو لحامها أو استخدام ترامل مسمارية. وهذا يساهم في تقليل وقت التركيب وتسهيل الصيانة وإعادة التوصيل عند الحاجة.

ومن المميزات المهمة في WAGO NC-221 أنه يمكن تجميع أكثر من قطعة بجانب بعضها عن طريق تثبيت الوحدات المتشابهة معًا، مما يتيح للمستخدم تكوين ترتيب توصيل مرن وقابل للتوسعة حسب الحاجة. وهذه الميزة تجعل المنتج مناسبًا للتطبيقات التي تحتاج إلى تنظيم أكثر من خط داخل مساحة عملية صغيرة.

التصميم المدمج لهذا الموصل يجعله مناسبًا للاستخدام في أنظمة الإضاءة، وصناديق التوصيل، ولوحات التحكم، ولوحات التوزيع، وأنظمة التكييف، والمشاريع المنزلية، وتجارب الاختبار والتوصيل السريع. كما أن جسم الموصل مصنوع من مادة مقاومة للاشتعال، مما يساعد على رفع مستوى الأمان أثناء الاستخدام، بينما تساهم خامة نقاط التلامس الداخلية في توفير توصيل كهربائي جيد وثابت.

إذا كنت تحتاج إلى موصل أسلاك WAGO صغير وسريع وآمن لتوصيل خط واحد بشكل مباشر، فإن WAGO NC-221 يقدم حلًا عمليًا يجمع بين سهولة الاستخدام، وثبات التوصيل، وإمكانية إعادة الاستخدام، وإمكانية التوسعة بإضافة وحدات مماثلة.

المميزات والخصائص

• تصميم دخل 1 وخرج 1: مناسب للتوصيل المباشر بين سلكين.
• آلية WAGO برافعة زنبركية: توصيل سريع وعملي بدون لف أو لحام.
• قابل لإعادة الاستخدام: يمكن فتحه وإعادة توصيله بسهولة.
• قابل للتجميع مع وحدات مماثلة: يمكن تركيب أكثر من قطعة جنبًا إلى جنب.
• حجم مدمج: مناسب للأماكن الضيقة والتركيبات المرتبة.
• يدعم أنواع أسلاك متعددة: مناسب للأسلاك الصلبة والمجدولة والمرنة.
• جسم مقاوم للاشتعال: يساعد على تحسين الأمان والمتانة.
• توصيل ثابت ومقاوم للاهتزاز: مناسب للاستخدام العملي طويل المدى.

المواصفات الفنية

• البراند: WAGO
• الموديل: NC-221
• نوع المنتج: موصل أسلاك
• نوع التوصيل: دخل 1 خرج 1
• عدد أسلاك الدخول: 1
• عدد أسلاك الخروج: 1
• الاتجاه: مستقيم
• طريقة التركيب: تعليق حر
• الجهد المقنن: 250 فولت تيار متردد
• التيار المقنن: 32 أمبير
• القدرة المقننة: 4 كيلو وات
• مدى مقاس الأسلاك: من 28 إلى 12 حسب نظام قياس الأسلاك
• مدى أسلاك BV: من 0.08 مم² إلى 4.0 مم²
• مدى أسلاك BVR: من 0.08 مم² إلى 2.5 مم²
• أنواع الأسلاك المدعومة: صلبة ومجدولة ومرنة
• خامة الجسم: بولي كربونات مقاوم للاشتعال
• خامة نقاط التلامس: سبيكة نحاسية مطلية بالقصدير
• درجة حرارة التشغيل: من 40 درجة مئوية تحت الصفر إلى 85 درجة مئوية
• قابل لإعادة الاستخدام: نعم
• طول تجريد السلك: من 9 مم إلى 10 مم
• الأبعاد: 39 × 8 × 14.5 مم

الاستخدامات

يمكن استخدام هذا الموصل في:

• توصيلات الإضاءة
• صناديق التوصيل والتوزيع
• لوحات التحكم
• لوحات الكهرباء
• أنظمة التكييف
• مشاريع الأتمتة المنزلية
• أعمال الاختبار والتوصيل السريع
• التوصيلات الكهربائية منخفضة الجهد

محتويات العبوة

• 1 × موصل أسلاك WAGO NC-221 دخل 1 خرج 1

ملاحظات مهمة

• يجب تجريد السلك بطول 9 إلى 10 مم تقريبًا قبل التركيب.
• يجب التأكد من أن مقاس السلك المستخدم ضمن النطاق المدعوم.
• يجب إدخال السلك بالكامل ثم غلق الرافعة جيدًا للحصول على أفضل تثبيت.
• يمكن تجميع أكثر من وحدة WAGO NC-221 معًا إذا لزم الأمر.
• يجب فصل مصدر الكهرباء قبل التركيب أو الفك أو إعادة التوصيل.
