Description

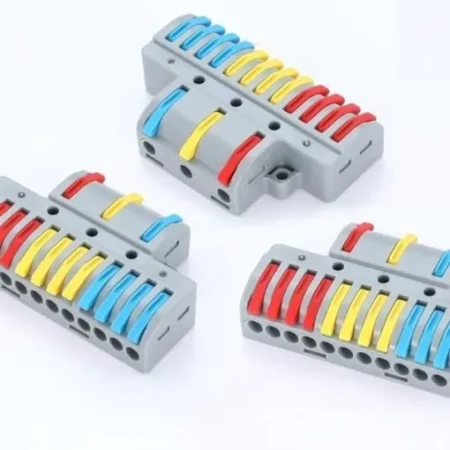

WAGO LT3-12 Panel-Mount Wire Connector 3 In 12 Out – Spring Lever Distribution Connector

WAGO LT3-12 Panel-Mount Wire Connector 3 In 12 Out

The WAGO LT3-12 Panel-Mount Wire Connector is a practical and efficient solution for organized power distribution and wire branching in electrical systems. With its 3 input and 12 output configuration, this connector is designed to distribute incoming lines into multiple outgoing connections in a clean, secure, and space-saving layout.

This WAGO wire connector uses a spring lever clamping mechanism, allowing wires to be connected quickly without twisting, soldering, or using conventional screw terminals. This helps reduce installation time, simplifies maintenance, and makes rewiring much easier when modifications are needed. Each conductor is clamped individually, helping provide secure wire retention and stable long-term electrical contact.

The WAGO LT3-12 is especially suitable for lighting circuits, junction boxes, electrical distribution boards, control panels, home automation systems, and low-voltage wiring projects that require multiple output lines from a limited number of inputs. Its panel-mount design helps create a more organized installation, especially in enclosures and compact wiring spaces where neat cable routing is important.

The housing is made from flame-retardant polycarbonate, helping improve safety and durability during operation. Inside, the conductive contact parts are made from copper alloy with tin plating, which supports reliable conductivity and stable electrical performance. The connector is also reusable, allowing wires to be disconnected and reconnected when needed without damaging the body.

Because it combines panel-mount convenience, quick lever operation, multi-line output, reusable design, and compact installation, the WAGO LT3-12 is a dependable choice for electricians, installers, technicians, and organized electrical distribution work.

Key Features

• 3 In 12 Out Configuration: Suitable for organized wire distribution and multi-line branching.
• WAGO Spring Lever Design: Fast and tool-free wiring without twisting or soldering.
• Panel-Mount Structure: Suitable for secure installation inside panels and enclosures.
• Individual Wire Clamping: Helps provide stable grip and dependable electrical contact.
• Reusable Connector: Easy to disconnect, rewire, and reuse when needed.
• Compact and Space-Saving: Suitable for tight enclosures and organized layouts.
• Flame-Retardant Housing: Helps improve safety and long-term durability.
• Reliable Distribution Solution: Ideal for neat and secure parallel wiring.

Technical Specifications

• Brand: WAGO
• Model: LT3-12
• Product Type: Panel-Mount Wire Connector
• Connection Type: 3 In 12 Out
• Input: 3 Wires
• Output: 12 Wires
• Orientation: Straight
• Mounting Type: Panel-Mount / Screw-Hanging
• Rated Voltage: 250VAC
• Rated Current: 32A
• Rated Power: 6kW
• Compatible Wire Sizes: 28–12 AWG
• BV Wire Range: 0.08 mm² – 4.0 mm²
• BVR Wire Range: 0.08 mm² – 2.5 mm²
• Supported Wire Types: Solid, stranded, and flexible conductors
• Housing Material: Flame-Retardant Polycarbonate
• Contact Material: Copper Alloy with Tin Plating
• Operating Temperature: -40°C to +85°C
• Reusable: Yes
• Dimensions: 39.5 × 63.5 × 15.5 mm

Applications

This connector is suitable for:

• Lighting system distribution
• Junction box wiring
• Electrical distribution boards
• Control panels and switchboards
• Home automation installations
• Residential and commercial wiring
• DIY electrical repair and upgrades
• Low-voltage parallel wiring in compact spaces

Package Contents

• 1 × WAGO LT3-12 Panel-Mount Wire Connector 3 In 12 Out

Important Notes

• Make sure the wire size is within the supported range before installation.
• Insert the wire fully and close the lever completely for proper clamping.
• Use the connector only within the rated load and electrical limits.
• Always disconnect power before installation, rewiring, or removal.
• Product appearance may vary slightly depending on production batch while keeping the same main specifications.

موصل أسلاك WAGO LT3-12 للتثبيت على اللوحة 3 دخل 12 خرج برافعة زنبركية

موصل أسلاك WAGO LT3-12 للتثبيت على اللوحة 3 دخل 12 خرج

يُعد موصل الأسلاك WAGO LT3-12 من الحلول العملية جدًا في أعمال توزيع وتفريع الكهرباء داخل اللوحات وصناديق التوصيل والأنظمة الكهربائية المختلفة. يأتي هذا الموديل بتصميم 3 دخل و12 خرج، لذلك فهو مناسب جدًا عندما تحتاج إلى توزيع عدد محدود من خطوط الدخول إلى عدد أكبر من خطوط الخروج بطريقة مرتبة وآمنة داخل مساحة عملية مدمجة.

يعتمد هذا موصل WAGO على آلية تثبيت برافعة زنبركية، وهي طريقة عملية وسريعة جدًا في تركيب الأسلاك مقارنة بطرق التوصيل التقليدية. يتم رفع الرافعة، ثم إدخال السلك بعد تجريده، ثم غلق الرافعة للحصول على تثبيت محكم واتصال كهربائي ثابت، بدون الحاجة إلى لف الأسلاك أو لحامها أو استخدام مسامير ربط. وهذا يسهّل العمل، ويقلل وقت التركيب، ويجعل أعمال الصيانة أو إعادة التوصيل أكثر راحة.

من أهم مميزات WAGO LT3-12 أنه مناسب جدًا لأعمال توزيع الخطوط الكهربائية داخل دوائر الإضاءة، وصناديق التوصيل، ولوحات التحكم، ولوحات التوزيع، وأنظمة الأتمتة المنزلية، وغيرها من التركيبات التي تحتاج إلى تنظيم جيد لمسار الأسلاك مع عدد أكبر من المخارج. كما أن كل سلك يتم تثبيته بشكل مستقل، مما يساعد على توفير تلامس ثابت وإمساك قوي ومقاومة جيدة للاهتزاز.

جسم الموصل مصنوع من بولي كربونات مقاوم للاشتعال للمساعدة في رفع مستوى الأمان والمتانة أثناء الاستخدام، بينما نقاط التلامس الداخلية مصنوعة من سبيكة نحاسية مطلية بالقصدير لتوفير توصيل كهربائي جيد وثابت. كما أن الموصل قابل لإعادة الاستخدام، مما يجعله مناسبًا للتعديلات أو الصيانة أو إعادة التوصيل دون إتلاف القطعة.

إذا كنت تحتاج إلى موصل أسلاك WAGO عملي لتوزيع 3 خطوط دخول إلى 12 خط خرج بشكل سريع وآمن ومنظم، فإن WAGO LT3-12 يقدم لك حلًا ممتازًا يجمع بين سهولة الاستخدام، وثبات التوصيل، وتعدد المخارج، والتثبيت العملي على اللوحة.

المميزات والخصائص

• تصميم 3 دخل و12 خرج: مناسب لتوزيع وتفريع الكهرباء بشكل منظم.
• آلية WAGO برافعة زنبركية: توصيل سريع وعملي بدون لف أو لحام.
• مخصص للتثبيت على اللوحة: مناسب للوحات التحكم والتوزيع.
• تثبيت مستقل لكل سلك: يساعد على توفير تلامس ثابت وإمساك قوي.
• قابل لإعادة الاستخدام: يمكن فتحه وإعادة توصيله بسهولة.
• حجم مدمج: مناسب للمساحات المحدودة والتركيبات المرتبة.
• جسم مقاوم للاشتعال: يساعد على تحسين الأمان والمتانة.
• مناسب لتوزيع الطاقة: حل عملي للتوصيلات المتوازية وتوزيع الخطوط.

المواصفات الفنية

• البراند: WAGO
• الموديل: LT3-12
• نوع المنتج: موصل أسلاك للتثبيت على اللوحة
• نوع التوصيل: 3 دخل 12 خرج
• عدد أسلاك الدخول: 3
• عدد أسلاك الخروج: 12
• الاتجاه: مستقيم
• طريقة التثبيت: تثبيت على اللوحة أو تعليق بمسمار
• الجهد المقنن: 250 فولت تيار متردد
• التيار المقنن: 32 أمبير
• القدرة المقننة: 6 كيلو وات
• مدى مقاس الأسلاك: من 28 إلى 12 حسب نظام قياس الأسلاك
• مدى أسلاك بي في: من 0.08 مم² إلى 4.0 مم²
• مدى أسلاك بي في آر: من 0.08 مم² إلى 2.5 مم²
• أنواع الأسلاك المدعومة: صلبة ومجدولة ومرنة
• خامة الجسم: بولي كربونات مقاوم للاشتعال
• خامة نقاط التلامس: سبيكة نحاسية مطلية بالقصدير
• درجة حرارة التشغيل: من 40 درجة مئوية تحت الصفر إلى 85 درجة مئوية
• قابل لإعادة الاستخدام: نعم
• الأبعاد: 39.5 × 63.5 × 15.5 مم

الاستخدامات

يمكن استخدام هذا الموصل في:

• توزيع خطوط الإضاءة
• صناديق التوصيل
• لوحات التوزيع الكهربائية
• لوحات التحكم ولوحات الكهرباء
• أنظمة الأتمتة المنزلية
• التركيبات السكنية والتجارية
• أعمال الصيانة والتركيب الكهربائي
• تطبيقات التوصيل المتوازي منخفض الجهد

محتويات العبوة

• 1 × موصل أسلاك WAGO LT3-12 للتثبيت على اللوحة 3 دخل 12 خرج

ملاحظات مهمة

• يجب التأكد من أن مقاس السلك المستخدم ضمن النطاق المدعوم.
• يجب إدخال السلك بالكامل ثم غلق الرافعة جيدًا للحصول على أفضل تثبيت.
• يجب استخدام الموصل ضمن حدود الحمل والقدرة المسموح بها.
• يجب فصل مصدر الكهرباء قبل التركيب أو الفك أو إعادة التوصيل.
• قد يختلف الشكل الخارجي أو لون الرافعات أو بعض التفاصيل البسيطة حسب دفعة الإنتاج مع ثبات الوظيفة الأساسية.
