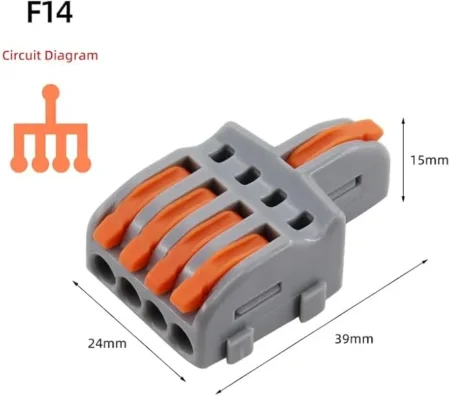

WAGO F14 Wire Connector 1 In 4 Out – Compact Spring Lever Distribution Connector

WAGO NV-F14 Wire Connector 1 In 4 Out

The WAGO NV-F14 Wire Connector is a practical and compact solution for electrical installations that require one incoming wire to be distributed into multiple outgoing lines safely and neatly. With its 1 input and 4 output configuration, this connector is especially useful for branch wiring, parallel distribution, and organized cable routing in compact electrical setups.

This WAGO wire connector uses a spring lever clamping mechanism, allowing wires to be inserted and locked quickly without twisting, soldering, or using screw terminals. This makes installation faster, reduces wiring effort, and simplifies future maintenance or rewiring. Each conductor is clamped individually, which helps provide secure wire holding and stable long-term electrical contact.

The WAGO NV-F14 is suitable for solid, stranded, and flexible conductors, making it practical for lighting circuits, distribution points, junction boxes, switchboards, control systems, low-voltage installations, and general electrical projects. Its compact body helps save space while keeping the wiring layout clean and organized.

The housing is made from insulating PA material, offering good durability for practical use. The connector is designed for reliable low-voltage electrical performance and convenient repeated use when wiring changes are needed. It is commonly available with orange lever handles, depending on stock and batch.

If you need a compact distribution connector that combines quick lever operation, reusable design, secure wire grip, and simple 1-to-4 branching, the WAGO NV-F14 is a practical choice for many electrical wiring applications.

Key Features

• 1 In 4 Out Configuration: Suitable for branching one input line into four output lines.
• WAGO Spring Lever Design: Fast and tool-free connection without twisting or soldering.
• Reusable Connector: Easy to open, rewire, and use again when needed.
• Compact Structure: Suitable for limited-space installations.
• Supports Multiple Wire Types: Compatible with solid, stranded, and flexible conductors.
• Secure Wire Clamping: Helps provide stable and vibration-resistant electrical contact.
• Durable Insulating Body: Designed for safe and practical electrical use.
• Compact Distribution Solution: Practical for organized parallel wiring.

Technical Specifications

• Brand: WAGO
• Model: NV-F14
• Product Type: Wire Connector
• Connection Type: 1 In 4 Out
• Input: 1 Wire
• Output: 4 Wires
• Rated Voltage: 250VAC
• Rated Current: 32A
• Compatible Wire Sizes: 0.08–2.5 mm²
  Up to 4.0 mm² for some conductor types
• Wire Gauge Range: 28–14 AWG / up to 12 AWG depending on conductor type
• Supported Wire Types: Solid, stranded, and flexible conductors
• Body Material: PA Insulating Material
• Strip Length: 10 mm
• Approximate Dimensions: 23 × 24 × 15 mm
• Handle Color: Orange

Applications

This connector is suitable for:

• Lighting line distribution
• Junction box wiring
• Control panel connections
• Home electrical installations
• Low-voltage branching
• Electrical maintenance work
• DIY wiring projects
• Organized cable distribution in compact spaces

Package Contents

• 1 × WAGO NV-F14 Wire Connector 1 In 4 Out

Important Notes

• Strip the wire to approximately 10 mm before insertion.
• Make sure the conductor size is within the supported range.
• Insert the wire fully and close the lever completely for proper clamping.
• Product appearance may vary slightly depending on stock or batch, while function remains the same.
• Always disconnect power before installation, rewiring, or removal.

موصل أسلاك WAGO NV-F14 دخل 1 خرج 4 برافعة زنبركية مدمجة

موصل أسلاك WAGO NV-F14 دخل 1 خرج 4

يُعد موصل الأسلاك WAGO NV-F14 من الحلول العملية جدًا في أعمال توزيع وتفريع الكهرباء داخل المساحات الصغيرة والتركيبات التي تحتاج إلى تنظيم جيد للتوصيلات. يأتي هذا الموديل بتصميم دخل واحد وأربعة مخارج، لذلك فهو مناسب جدًا لتوزيع خط كهربائي واحد إلى عدة خطوط خروج بشكل مرتب وآمن داخل الدوائر الكهربائية المختلفة.

يعتمد هذا موصل WAGO على آلية تثبيت برافعة زنبركية، وهي طريقة سهلة وسريعة في تركيب الأسلاك مقارنة بطرق التوصيل التقليدية. يتم رفع الرافعة، ثم إدخال السلك بعد تجريده، ثم غلق الرافعة للحصول على تثبيت محكم واتصال كهربائي ثابت، بدون الحاجة إلى لف الأسلاك أو لحامها أو استخدام مسامير ربط. وهذا يسهّل التركيب، ويقلل وقت العمل، ويجعل أعمال الصيانة أو إعادة التوصيل أكثر راحة.

يدعم WAGO NV-F14 أنواعًا متعددة من الأسلاك، بما في ذلك الأسلاك الصلبة والمجدولة والمرنة، مما يجعله مناسبًا لتطبيقات كثيرة مثل دوائر الإضاءة، وصناديق التوصيل، ونقاط التوزيع، ولوحات التحكم، والمشاريع المنزلية، والتوصيلات الكهربائية منخفضة الجهد. كما أن حجمه المدمج يساعد على توفير مساحة مع الحفاظ على شكل مرتب ومنظم للأسلاك.

جسم الموصل مصنوع من خامة عازلة من مادة بي ايه، وهي مناسبة للاستخدام العملي في أعمال التوصيل الكهربائي. ويأتي هذا الموديل غالبًا بمقابض باللون البرتقالي حسب النسخة المعروضة، مع ثبات نفس الوظيفة الأساسية والمواصفات العامة.

إذا كنت تحتاج إلى موصل أسلاك WAGO عملي لتوزيع خط واحد إلى أربعة مخارج بشكل سريع وآمن ومنظم، فإن WAGO NV-F14 يقدم لك حلًا مناسبًا يجمع بين سهولة الاستخدام، وثبات التوصيل، وإمكانية إعادة الاستخدام، والحجم العملي.

المميزات والخصائص

• تصميم دخل 1 وخرج 4: مناسب لتوزيع خط واحد إلى أربعة مخارج.
• آلية WAGO برافعة زنبركية: توصيل سريع وعملي بدون لف أو لحام.
• قابل لإعادة الاستخدام: يمكن فتحه وإعادة توصيله بسهولة.
• حجم مدمج: مناسب للمساحات المحدودة والتركيبات المرتبة.
• يدعم أنواع أسلاك متعددة: مناسب للأسلاك الصلبة والمجدولة والمرنة.
• تثبيت قوي ومقاوم للاهتزاز: يساعد على توفير اتصال ثابت وآمن.
• جسم عازل متين: مناسب للاستخدام الكهربائي العملي.
• مناسب للتوزيع السريع: حل عملي للتوصيلات المتوازية وتفريع الخطوط.

المواصفات الفنية

• البراند: WAGO
• الموديل: NV-F14
• نوع المنتج: موصل أسلاك
• نوع التوصيل: دخل 1 خرج 4
• عدد أسلاك الدخول: 1
• عدد أسلاك الخروج: 4
• الجهد المقنن: 250 فولت تيار متردد
• التيار المقنن: 32 أمبير
• مدى مقاس الأسلاك: من 0.08 إلى 2.5 مم²
  ويصل إلى 4.0 مم² لبعض أنواع الأسلاك
• مدى القياس: من 28 إلى 14 حسب نظام قياس الأسلاك
  وقد يصل إلى 12 حسب نوع السلك
• أنواع الأسلاك المدعومة: صلبة ومجدولة ومرنة
• خامة الجسم: مادة عازلة من بي ايه
• طول تجريد السلك: 10 مم
• الأبعاد التقريبية: 23 × 24 × 15 مم
• لون الرافعة: برتقالي

الاستخدامات

يمكن استخدام هذا الموصل في:

• توزيع خطوط الإضاءة
• صناديق التوصيل
• لوحات التحكم
• المشاريع الكهربائية المنزلية
• التوصيلات منخفضة الجهد
• أعمال الصيانة والتركيب
• التوصيلات المتوازية
• تنظيم توزيع الأسلاك داخل المساحات الصغيرة

محتويات العبوة

• 1 × موصل أسلاك WAGO NV-F14 دخل 1 خرج 4

ملاحظات مهمة

• يجب تجريد السلك بطول 10 مم تقريبًا قبل التركيب.
• يجب التأكد من أن مقاس السلك المستخدم ضمن النطاق المدعوم.
• يجب إدخال السلك بالكامل ثم غلق الرافعة جيدًا للحصول على أفضل تثبيت.
• قد يختلف الشكل الخارجي أو بعض التفاصيل البسيطة حسب المخزون مع ثبات نفس الوظيفة الأساسية.
• يجب فصل مصدر الكهرباء قبل التركيب أو الفك أو إعادة التوصيل.
