Description

WAGO F15 Wire Connector 1 In 5 Out – Compact Spring Lever Distribution Connector

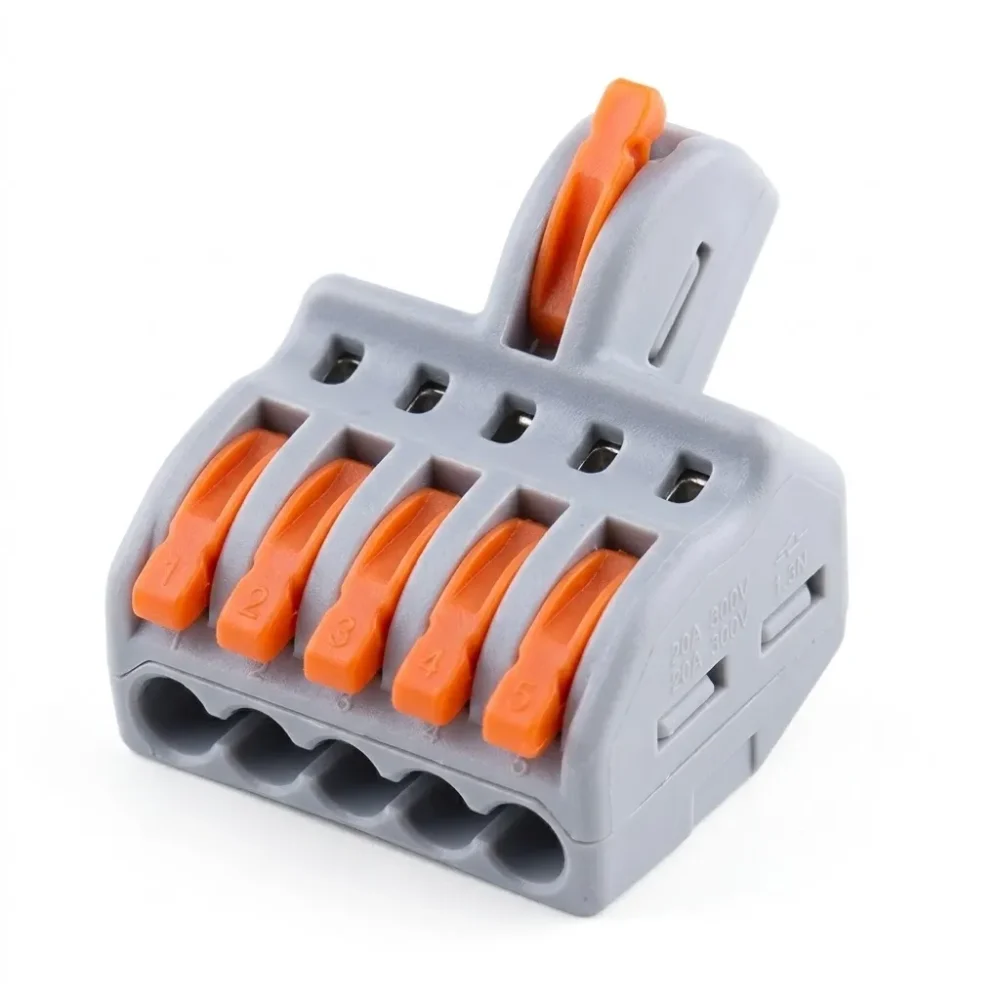

WAGO NV-F15 Wire Connector 1 In 5 Out

The WAGO NV-F15 Wire Connector is a practical and space-saving solution for electrical installations that require one input line to be distributed into multiple output lines safely and neatly. With its 1 input and 5 output configuration, this connector is especially useful for parallel wiring, branch distribution, and organized cable routing in compact wiring environments.

This WAGO wire connector uses a spring lever clamping mechanism, allowing wires to be inserted and locked quickly without twisting, soldering, or using screw terminals. This makes installation faster, reduces wiring effort, and makes future maintenance or rewiring easier. Each wire is held individually, helping provide stable contact and secure conductor retention.

The WAGO NV-F15 is suitable for solid, stranded, and flexible conductors, making it practical for lighting circuits, distribution points, junction boxes, switchboards, control systems, low-voltage installations, and general electrical projects. Its compact body helps save space while keeping the wiring layout clean and organized.

The housing is made from insulating PA material, offering good durability for practical use. The connector is designed for reliable low-voltage electrical performance and convenient repeated use when wiring changes are needed. It is commonly available in different handle colors such as orange or blue, depending on stock and batch.

If you need a compact distribution connector that combines quick lever operation, reusable design, secure wire grip, and simple 1-to-5 branching, the WAGO NV-F15 is a practical choice for many electrical wiring applications.

Key Features

• 1 In 5 Out Configuration: Suitable for branching one input line into five output lines.
• WAGO Spring Lever Design: Fast and tool-free connection without twisting or soldering.
• Reusable Connector: Easy to open, rewire, and use again when needed.
• Compact Structure: Suitable for limited-space installations.
• Supports Multiple Wire Types: Compatible with solid, stranded, and flexible conductors.
• Secure Wire Clamping: Helps provide stable and vibration-resistant electrical contact.
• Durable Insulating Body: Designed for safe and practical electrical use.
• Available in Different Handle Colors: Commonly found in orange or blue versions depending on stock.

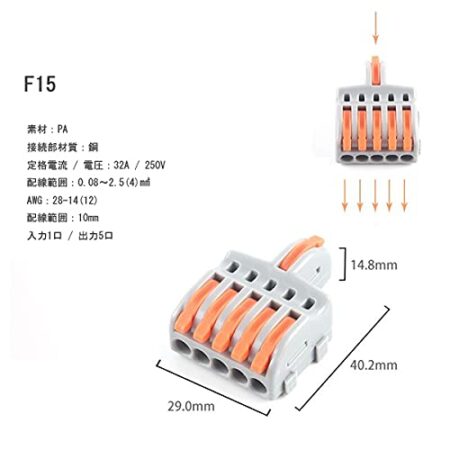

Technical Specifications

• Brand: WAGO
• Model: NV-F15
• Product Type: Wire Connector
• Connection Type: 1 In 5 Out
• Input: 1 Wire
• Output: 5 Wires
• Rated Voltage: 250VAC
• Rated Current: 32A
• Compatible Wire Sizes: 0.08–2.5 mm²
  Up to 4.0 mm² for some conductor types
• Wire Gauge Range: 28–14 AWG / up to 12 AWG depending on conductor type
• Supported Wire Types: Solid, stranded, and flexible conductors
• Body Material: PA Insulating Material
• Strip Length: 10 mm
• Approximate Dimensions: 28 × 24 × 15 mm
• Color Variants: Orange or Blue handles depending on availability

Applications

This connector is suitable for:

• Lighting line distribution
• Junction box wiring
• Control panel connections
• Home electrical installations
• Low-voltage branching
• Electrical maintenance work
• DIY wiring projects
• Organized cable distribution in compact spaces

Package Contents

• 1 × WAGO NV-F15 Wire Connector 1 In 5 Out

Important Notes

• Strip the wire to approximately 10 mm before insertion.
• Make sure the conductor size is within the supported range.
• Insert the wire fully and close the lever completely for proper clamping.
• Product color may vary depending on stock, while function remains the same.
• Always disconnect power before installation, rewiring, or removal.

موصل أسلاك WAGO NV-F15 دخل 1 خرج 5 برافعة زنبركية مدمجة

موصل أسلاك WAGO NV-F15 دخل 1 خرج 5

يُعد موصل الأسلاك WAGO NV-F15 من الحلول العملية جدًا في أعمال توزيع وتفريع الكهرباء داخل المساحات الصغيرة والتركيبات التي تحتاج إلى تنظيم جيد للتوصيلات. يأتي هذا الموديل بتصميم دخل واحد وخمسة مخارج، لذلك فهو مناسب جدًا لتوزيع خط كهربائي واحد إلى عدة خطوط خروج بشكل مرتب وآمن داخل الدوائر الكهربائية المختلفة.

يعتمد هذا موصل WAGO على آلية تثبيت برافعة زنبركية، وهي طريقة سهلة وسريعة في تركيب الأسلاك مقارنة بطرق التوصيل التقليدية. يتم رفع الرافعة، ثم إدخال السلك بعد تجريده، ثم غلق الرافعة للحصول على تثبيت محكم واتصال كهربائي ثابت، بدون الحاجة إلى لف الأسلاك أو لحامها أو استخدام مسامير ربط. وهذا يسهّل التركيب، ويقلل وقت العمل، ويجعل أعمال الصيانة أو إعادة التوصيل أكثر راحة.

يدعم WAGO NV-F15 أنواعًا متعددة من الأسلاك، بما في ذلك الأسلاك الصلبة والمجدولة والمرنة، مما يجعله مناسبًا لتطبيقات كثيرة مثل دوائر الإضاءة، وصناديق التوصيل، ونقاط التوزيع، ولوحات التحكم، والمشاريع المنزلية، والتوصيلات الكهربائية منخفضة الجهد. كما أن حجمه المدمج يساعد على توفير مساحة مع الحفاظ على شكل مرتب ومنظم للأسلاك.

جسم الموصل مصنوع من خامة عازلة من مادة بي ايه، وهي مناسبة للاستخدام العملي في أعمال التوصيل الكهربائي. كما يتوفر هذا الموديل غالبًا بألوان مختلفة لمقابض الرافعة مثل البرتقالي أو الأزرق حسب المتاح في المخزون أو دفعة الإنتاج، مع ثبات نفس الوظيفة الأساسية والمواصفات العامة.

إذا كنت تحتاج إلى موصل أسلاك WAGO عملي لتوزيع خط واحد إلى خمسة مخارج بشكل سريع وآمن ومنظم، فإن WAGO NV-F15 يقدم لك حلًا مناسبًا يجمع بين سهولة الاستخدام، وثبات التوصيل، وإمكانية إعادة الاستخدام، والحجم العملي.

المميزات والخصائص

• تصميم دخل 1 وخرج 5: مناسب لتوزيع خط واحد إلى خمسة مخارج.
• آلية WAGO برافعة زنبركية: توصيل سريع وعملي بدون لف أو لحام.
• قابل لإعادة الاستخدام: يمكن فتحه وإعادة توصيله بسهولة.
• حجم مدمج: مناسب للمساحات المحدودة والتركيبات المرتبة.
• يدعم أنواع أسلاك متعددة: مناسب للأسلاك الصلبة والمجدولة والمرنة.
• تثبيت قوي ومقاوم للاهتزاز: يساعد على توفير اتصال ثابت وآمن.
• جسم عازل متين: مناسب للاستخدام الكهربائي العملي.
• متوفر بألوان مختلفة للمقابض: مثل البرتقالي أو الأزرق حسب المتاح.

المواصفات الفنية

• البراند: WAGO
• الموديل: NV-F15
• نوع المنتج: موصل أسلاك
• نوع التوصيل: دخل 1 خرج 5
• عدد أسلاك الدخول: 1
• عدد أسلاك الخروج: 5
• الجهد المقنن: 250 فولت تيار متردد
• التيار المقنن: 32 أمبير
• مدى مقاس الأسلاك: من 0.08 إلى 2.5 مم²
  ويصل إلى 4.0 مم² لبعض أنواع الأسلاك
• مدى القياس: من 28 إلى 14 حسب نظام قياس الأسلاك
  وقد يصل إلى 12 حسب نوع السلك
• أنواع الأسلاك المدعومة: صلبة ومجدولة ومرنة
• خامة الجسم: مادة عازلة من بي ايه
• طول تجريد السلك: 10 مم
• الأبعاد التقريبية: 28 × 24 × 15 مم
• ألوان الرافعة: برتقالي أو أزرق حسب المتاح

الاستخدامات

يمكن استخدام هذا الموصل في:

• توزيع خطوط الإضاءة
• صناديق التوصيل
• لوحات التحكم
• المشاريع الكهربائية المنزلية
• التوصيلات منخفضة الجهد
• أعمال الصيانة والتركيب
• التوصيلات المتوازية
• تنظيم توزيع الأسلاك داخل المساحات الصغيرة

محتويات العبوة

• 1 × موصل أسلاك WAGO NV-F15 دخل 1 خرج 5

ملاحظات مهمة

• يجب تجريد السلك بطول 10 مم تقريبًا قبل التركيب.
• يجب التأكد من أن مقاس السلك المستخدم ضمن النطاق المدعوم.
• يجب إدخال السلك بالكامل ثم غلق الرافعة جيدًا للحصول على أفضل تثبيت.
• قد يختلف لون المقبض أو بعض التفاصيل الشكلية حسب المخزون مع ثبات نفس الوظيفة الأساسية.
• يجب فصل مصدر الكهرباء قبل التركيب أو الفك أو إعادة التوصيل.
