ESP32-CAM + ESP32-CAM-MB — 2MP Camera, PSRAM, microSD, USB Programmer

Introduction

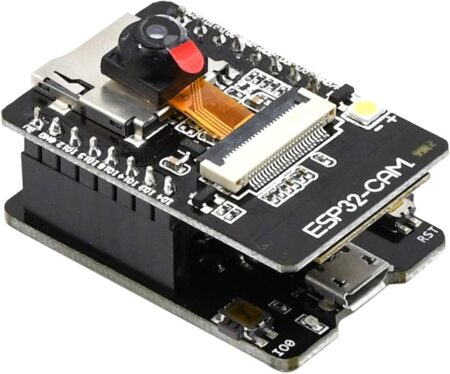

Build camera projects in minutes with the ESP32-CAM paired with the ESP32-CAM-MB USB programmer. The camera board integrates an ESP32-S SoC with OV2640 2 MP sensor, 4 MB PSRAM, microSD slot, and onboard Wi-Fi/BLE—great for IP streaming, snapshots, face-detection demos, and IoT imaging. The ESP32-CAM-MB provides plug-and-flash over USB with auto-download signals, no jumpers or FTDI wiring required.

Highlights

✅ One-cable programming: auto-reset/boot for hassle-free uploads.
📸 2 MP OV2640 sensor: crisp stills and common streaming formats.
⚙️ 4 MB PSRAM: smoother streaming and higher frame buffers.
💾 On-board microSD: local image/log storage.
🌐 Wi-Fi + BLE on ESP32: web servers, control apps, and OTA paths.

What’s Included

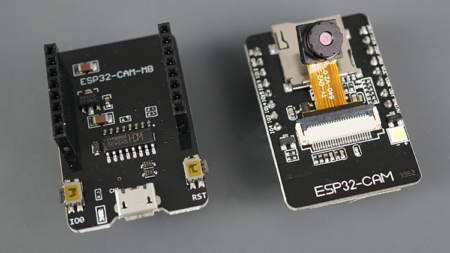

• ESP32-CAM board (with OV2640 2 MP camera pre-fitted)

• ESP32-CAM-MB USB programmer/base board (Micro-USB or USB-C variant depending on batch)

• USB cable and microSD card are not included.

Key Features

• 2 MP OV2640 camera: stills and MJPEG streaming; popular for AI/vision demos.

• 4 MB PSRAM: buffers frames for smoother streaming and higher resolutions.

• microSD slot: store JPEGs or logs locally (FAT/FAT32).

• Wi-Fi + BLE on ESP32: 2.4 GHz connectivity for web servers and OTA updates.

• ESP32-CAM-MB USB programmer: auto-reset/boot for one-click flashing—no external UART wiring.

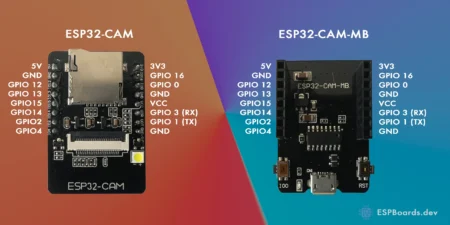

• Rich community support: pinout maps, streaming examples, and step-by-step guides.

Specifications

Compatibility & Tips

⚡ Power first: for stable streaming, use a solid 5 V supply (≥1 A) to the MB or 5V pin. Avoid weak USB ports.
🔌 Flashing made easy: connect the ESP32-CAM-MB over USB and follow the quick upload guide—no manual IO0/EN toggling.
💾 microSD formatting: use FAT/FAT32; large, low-quality cards may cause timeouts.
📡 Antenna clearance: don’t press metal cases close to the PCB antenna; keep a small air gap for better Wi-Fi.

Use Cases

📷 DIY IP camera & door-viewer
🧠 Tiny vision demos (object/face detection)
🔔 Test fixtures: capture photos to microSD on trigger
🌿 Garden/reef timelapse with periodic uploads

Safety & Handling

• Handle the camera ribbon gently; seat fully before power-up.

• Avoid touching lens surface; use a dust cap when storing.

• Observe ESD precautions when handling ESP32 pins and the MB.

Quality, Shipping & Batch Notes

• Each set checked for USB enumeration and camera preview.

• Minor differences exist across MB revisions (Micro-USB vs USB-C) with no functional impact.

• Packed with protective cushioning.

Media & Downloads

• ESP32-CAM Module Datasheet (PDF) — hardware reference sheet (mirror).

• ESP32 Series Datasheet (PDF) — Espressif official SoC datasheet.

• OV2640 Image Sensor Datasheet (PDF) — OmniVision OV2640 specs.

• ESP32-Camera Driver & Example — Espressif component & sample project.

• Upload via ESP32-CAM-MB (Guide) — Programming with the USB base.

FAQ

Q1: Do I still need an FTDI adapter?
A: No—the ESP32-CAM-MB provides USB-to-UART and auto-reset/boot for flashing.

Q2: What power source should I use?
A: A stable 5 V USB supply (≥1 A) via the MB is recommended; camera + Wi-Fi peaks can be high.

Q3: Can I power at 3.3 V?
A: Yes, via the 3V3 pin with a regulated 3.3 V source (bypasses the onboard LDO). Ensure clean, adequate current.

حزمة ESP32-CAM + ESP32-CAM-MB — كاميرا 2MP وPSRAM وmicroSD ومبرمج USB

المقدمة

ابدأ مشاريع التصوير بسرعة مع لوحة ESP32-CAM مع مبرمج ESP32-CAM-MB عبر USB. تدمج اللوحة معالج ESP32-S مع حساس OV2640 بدقة 2 ميجابكسل وPSRAM وفتحة microSD واتصال Wi-Fi/BLE—مناسبة للبث والتقاط الصور والتعرّف على الوجوه. يوفّر ESP32-CAM-MB توصيلًا مباشرًا بالحاسوب مع تبديل تلقائي لوضع التحميل لبرمجة سهلة دون أسلاك FTDI.

ما المرفق

• لوحة ESP32-CAM (مع كاميرا OV2640 2MP مركّبة)

• لوحة ESP32-CAM-MB (مبرمج USB؛ قد تكون نسخة Micro-USB أو USB-C حسب الدُفعة)

الميزات الرئيسية

📸 كاميرا OV2640 بدقة 2MP للبث والتقاط الصور.
⚙️ ذاكرة PSRAM سعة 4MB لتحسين تخزين الإطارات وجودة البث.
💾 فتحة microSD لحفظ الصور والسجلات محليًا.
🌐 واي فاي وبلوتوث على شريحة ESP32.
🔌 مبرمج USB ESP32-CAM-MB مع إعادة/إقلاع تلقائي للتحميل السريع.
💡 مجتمع وأمثلة جاهزة: خرائط أرجل وأمثلة بث خطوة بخطوة.

المواصفات

التوافق والنصائح

⚡ التغذية أولًا: استخدم مزوّد 5 فولت مستقر (≥1 أمبير) عبر MB أو رجل 5V لتجنّب إعادة التشغيل.
🔌 البرمجة السهلة: وصّل ESP32-CAM-MB بالـUSB واتبع دليل الرفع—لا حاجة لتبديل IO0/EN يدويًا.
💾 تهيئة microSD: استخدم FAT/FAT32؛ البطاقات الرديئة قد تسبب أخطاء زمنية.
📡 المسافة عن المعدن: اترك فراغًا صغيرًا حول هوائي الـPCB لتحسين الإشارة.

الأسئلة الشائعة

س1: هل أحتاج محوّل FTDI منفصل؟
ج: لا—ESP32-CAM-MB يوفّر منفذ USB-to-UART مع إعادة/إقلاع تلقائي للتحميل.

س2: ما أفضل طريقة للتغذية؟
ج: عبر USB لمبرمج MB أو 5V موثوق؛ الذروات العالية أثناء البث تحتاج مصدرًا قويًا.

س3: هل يمكن تغذيته بـ3.3 فولت؟
ج: نعم عبر رجل 3V3 بمنظّم نظيف (يتجاوز منظّم اللوحة). راقب التيار.
