G40N60UFD IGBT Transistor – 600V 40A IGBT with Ultra-Fast Diode
What it is
The G40N60UFD is a high-voltage Insulated Gate Bipolar Transistor (IGBT) rated at 600V and 40A. It is designed for high-power switching applications and includes an ultra-fast recovery diode (UFD) integrated in the same package, making it well suited for inverter and motor control circuits.
Key Features
600V Collector-Emitter voltage (Vce)
40A continuous collector current
Integrated ultra-fast soft recovery diode
Low conduction losses
Low switching losses
Typically available in TO-247 package
Typical Applications
Motor drives
Solar inverters
UPS systems
Induction heating equipment
Switching power supplies

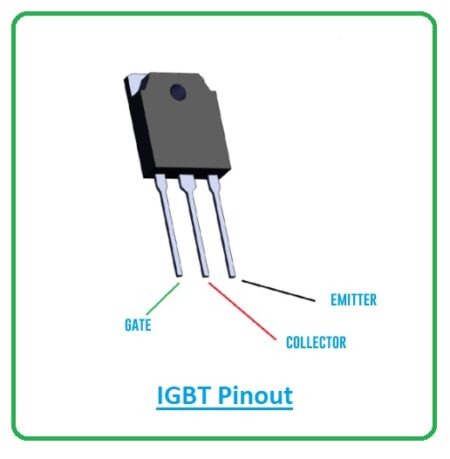

Pinout
Front view (flat side facing you, pins downward):
Gate (G) – Controls the switching
Collector (C) – High-voltage input
Emitter (E) – Output to load/ground
Back metal tab: Collector
الـ G40N60UFD – ترانزستور IGBT بقدرة 600 فولت و40 أمبير مع دايود سريع
هو إيه؟
الـ G40N60UFD هو ترانزستور قدرة نوعه IGBT بقدرة 600 فولت و40 أمبير. معمول لتطبيقات السويتشينج عالية القدرة، ومُدمج معاه دايود سريع جدًا في الاسترجاع (Ultra-Fast Diode) داخل نفس العبوة، وده بيخليه مناسب لدوائر الإنفرتر والتحكم في الموتورات.
المميزات
جهد مجمع-باعث 600 فولت
تيار مستمر لحد 40 أمبير
دايود مدمج سريع الاسترجاع
فقد قليل أثناء التوصيل
فقد قليل أثناء السويتشينج
غالبًا بييجي في عبوة TO-247
الاستخدامات الشائعة
تشغيل الموتورات
إنفرترات الطاقة الشمسية
أجهزة UPS
أجهزة التسخين الحثي
مزودات الطاقة Switching
ترتيب الأرجل
من الأمام والكتابة قدامك والأرجل لتحت:
البوابة (Gate) – مسؤولة عن التحكم في السويتشينج
المجمع (Collector) – دخل الجهد العالي
الباعث (Emitter) – خارج للحمل أو الأرضي
الظهر المعدني (التب): متوصل بالمجمع
